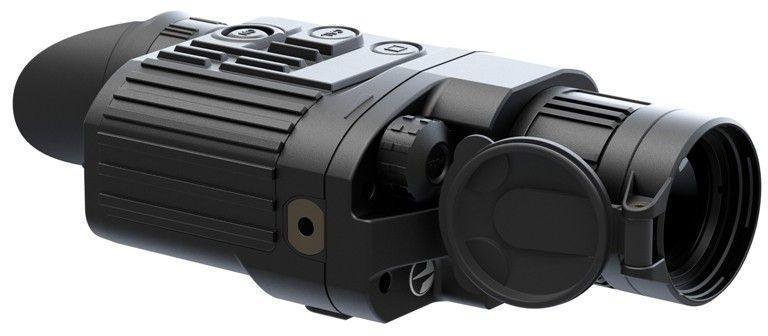

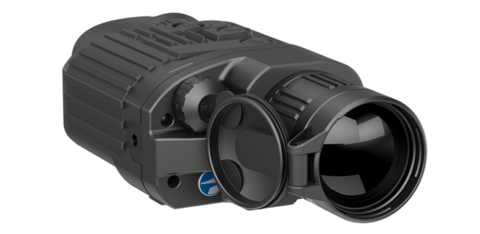

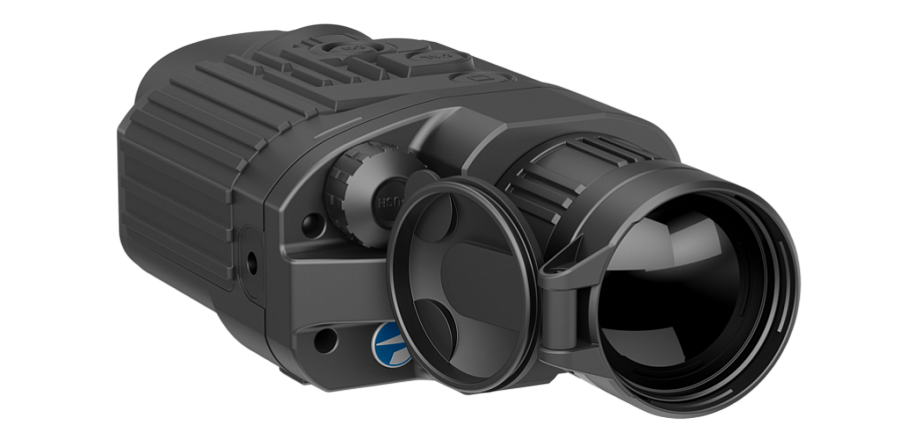

ТЕПЛОВИЗОР PULSAR QUANTUM XD38S

Основное назначение тепловизора Pulsar Quantum XD38S

Тепловизоры Pulsar Quantum на основе микроболометрической матрицы позволяют обнаружить, зафиксировать и визуализировать тепловое излучение от объектов в ИК-диапазоне. Эффективность работы не зависит от уровня освещённости объекта, поэтому тепловизор с успехом может применяться в любое время суток как в ясную погоду, так и в сложных погодных условиях (густой туман, плотный дым, метель), а также при наличии помех, мешающих чёткому отображению цели (например, густая трава или ветки деревьев).

Значительно улучшив технические параметры и расширив функциональные возможности, компания Pulsar выпускает на рынок новую линейку тепловизоров XD с частотой смены кадров 50 Герц (для сравнения, у моделей серии HD - 30 Гц). Тепловизор Pulsar Quantum XD38S также отличается наличием стадиометрического дальномера, двух цифровых зумов (2х и 4х), расширенным набором цветовых схем – классическая монохромная чёрно-белая и цветные с выделением различными цветами теплоконтрастных участков, а также продуманным режимом энергосбережения.

Область применения тепловизора Quantum: охота, охранная деятельность, поиск утечек тепла, наблюдение и ориентирование, военно-спортивные и спасательные мероприятия.

Основные характеристики тепловизора Pulsar Quantum XD38S

• Оптическое увеличение 2,1x, цифровой зум 2x / 4x (максимальное увеличение 8,4x), 32-миллиметровый объектив
• Минимальная дистанция фокусировки – от 3 м, дистанция обнаружения человека – 950 м
• Частично обрезиненный и влагозащищённый (IPX4) прочный корпус
• Стадиометрическая дальномерная шкала, позволяющая определить расстояние до цели с предустановленной высотой: 1,7 м (объект типа «олень» с соответствующей пиктограммой на дисплее), 0,7 м (кабан) и 0,3 м (заяц)
• Микроболометрическая матрица неохлаждаемого типа: разрешение - 384х288 пикселей, частота смены кадров – 50 Гц
• Диапазоны чувствительности матрицы: температурный -60°C…-+90°C, спектральный 7,7 … 13,2 мкм
• Режимы калибровки матрицы: автоматический, полуавтоматический, ручной (бесшумный)
• OLED-дисплей 640x480
• Расширенный набор цветовых схем: классическая чёрно-белая с инверсией «горячий белый» / «горячий чёрный» и 6 дополнительных с выделением теплоконтрастных участков различными цветами
• Наблюдение можно вести в одном из 3 режимов: «город» (высокий контраст), «лес» (низкий контраст), «распознавание» (улучшенная детализация)
• Функция удаления дефектных пикселей с возможностью возврата к заводской «карте пикселей»
• Работа в энергосберегающем режиме (перевод дисплея в «спящий режим» с сохранением работоспособности остальных систем)
• Автономное питание от 4 батарей (аккумуляторов) типа AA или работа от внешних источников питания (типа Pulsar EPS3 / EPS5)
• Аналоговый видеовыход для подключения записывающих устройств (видеорекордер Yukon MPR), либо, с использованием кабеля MPR-DigiSight/Recon, входящего также и в комплекты видеорекордеров - для передачи изображения на экран телевизора с AV-входом
• Планка Weaver, 2 штативных гнезда диаметром ¼ дюйма

Конструктивные особенности тепловизора Pulsar Quantum XD38S

Основная отличительная черта серии Quantum XD – это высокочувствительная микроболометрическая матрица с частотой смены кадров 50 Гц, при которой обеспечивается плавная смена изображений на дисплее тепловизора при наблюдении за движущимися объектами или при перемещении самого оператора. Калибровка микроболометра по равнотемпературному полю позволяет скорректировать температурный фон и устранить дефекты изображения. Можно выбрать один из трёх вариантов калибровки:

• ручной (выполняется при закрытой крышке объектива и отличается полной бесшумностью),
• полуавтоматический (процесс калибровки запускается пользователем),
• автоматический (процесс калибровки запускается согласно программному алгоритму).

В ходе интенсивной эксплуатации существует вероятность появления на изображении так называемых «битых» (дефектных) пикселей (тёмные или светлые точки с постоянной яркостью). Разработчиками предусмотрена возможность выделения и программного удаления таких пикселей, а также возврат к заводской «карте пикселей» для сброса всех изменений.

По сравнению с серией Quantum HD, в серии XD значительно расширены функциональные возможности. Два встроенных цифровых зума – 2x и 4x – обеспечивают максимальное увеличение до 8,4x без изменения параметра дальности обнаружения (для моделей 38S максимальная дальность обнаружения объекта размером 1,7x0,5 м составляет 950 м). Стадиометрический дальномер позволяет оценить расстояние до выбранного объекта с известными габаритами, для сравнения выбирают один из 3 условных объектов с заданной высотой: «заяц» - 0,3 м, «кабан» - 0,7 м, «олень» - 1,7 м). Результат измерения можно вывести на дисплей как в метрах, так и в ярдах.

Расширен набор цветовых схем. К стандартному монохромному режиму отображения (инверсия «горячий белый» / «горячий чёрный») добавлены 6 цветовых режимов (например, «горячий красный» или «горячий жёлтый») с контрастным выделением разными цветами наиболее горячих и холодных участков.

Тепловизор Pulsar Quantum XD38S выполнен во влагозащищённом (степень защиты IPX4) корпусе из углепластика. Рифлёная резиновая накладка обеспечивает комфортное и надёжное удержание в руках. Использование OLED-дисплея в конструкции прибора позволяет эксплуатировать его при низких температурах воздуха и даже на сильном морозе при -25°C.

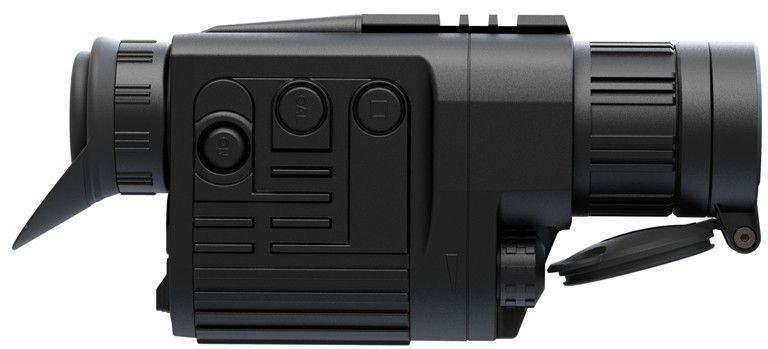

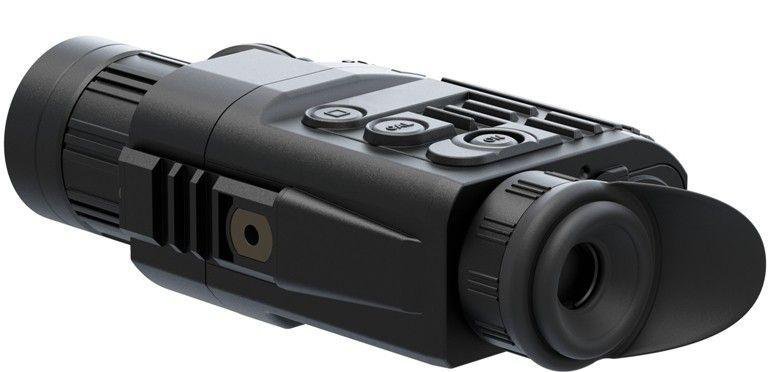

Оперативное управление прибором (включение / выключение тепловизора или дисплея, цифровой зум, калибровка матрицы, инверсия изображения и переключение между цветовыми режимами) осуществляется с помощью 3 кнопок на корпусе. Энкодер, расположенный у объектива, отвечает за регулирование яркости и контрастности изображения на дисплее, а также используется для работы с основным меню тепловизора Pulsar Quantum XD38S. Текущие процессы и установленный оптимальный режим работы («город», «лес» или «распознавание») отображаются в строке статуса в виде пиктограмм.

Продуманная схема энергопотребления позволяет увеличить время работы тепловизора. Опция «Display OFF» переводит дисплей в «спящий режим» с сохранением в рабочем состоянии всех остальных систем, обеспечивая тем самым необходимый уровень маскировки в промежутках между наблюдениями.

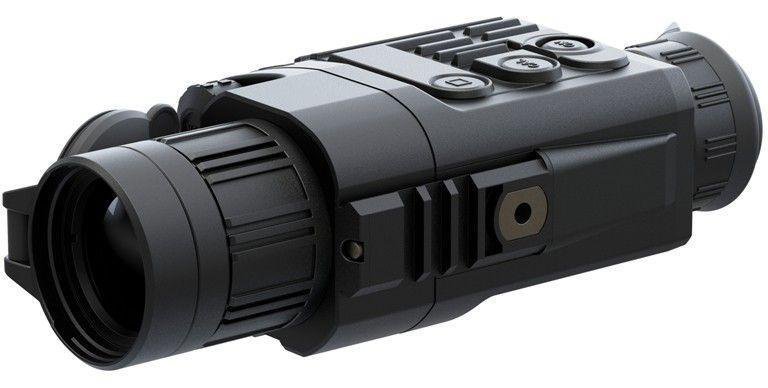

С помощью планки Weaver можно установить дополнительные аксессуары (блок внешнего питания, видеорекордер).

Условия эксплуатации и комплект поставки тепловизора Pulsar Quantum XD38S

Прибор может работать автономно от 4 батарей (аккумуляторов) типа AA или от внешнего источника питания (рекомендуется использовать Pulsar EPS3 / EPS5).

В комплект поставки входят: тепловизор Pulsar Quantum XD38S, защитная крышка объектива, чехол, видеокабель, ремень на руку, автомобильный адаптер, запасной контейнер батарей, инструкция по эксплуатации, салфетка для очистки оптики, гарантийный талон.
