ОПТИЧЕСКИЙ ПРИЦЕЛ ПИЛАД ВОМЗ 4X32 LС

СКАЧАТЬ ИНСТРУКЦИЮ

Основное назначение оптического прицела ПИЛАД 4x32 LС

Оптический прицел Пилад 4х32 LС с прицельной сеткой "парабола" устанавливается на большинство моделей ружей и карабинов отечественного производства, имеет небольшой вес и компактные размеры. Увеличение 4х целесообразно использовать при стрельбе по движущимся целям на ближних и средних расстояниях. Подсветка прицельной сетки с регулируемой степенью яркости удобна при стрельбе по цели на тёмном фоне (например, на фоне леса или воды) или при недостаточном уровне естественной освещённости (в рассветно-сумеречный период).

Область применения оптического прицела Пилад: охота, спортивная стрельба, в т. ч. варминтинг.

Основные характеристики оптического прицела ПИЛАД 4x32 LС

• Увеличение 4 крат, диаметр выходного зрачка 8 мм, угловое поле зрения 6°, удаление выходного зрачка 75 мм
• Многослойное просветляющее покрытие оптических деталей
• Заводская отстройка от параллакса на 100 м
• Диоптрийная подстройка окуляра +5 дптр
• Прицельная сетка "парабола" с подсветкой, 9 степеней яркости, величина зоны, перекрываемой светящейся точкой, мм на 100 м - 50
• Электропитание подсветки осуществляется от 2 элементов типа SR43P или UKAR 386, VARTA 528, AG12
• Ударопрочный влагозащищённый корпус, посадочный диаметр крепления 25,4 мм
• Барабанчики ввода поправок, шаг выверки 33 мм на каждые 100 м дистанции

Конструктивные особенности оптического прицела ПИЛАД 4x32 LС

Корпус прицела Пилад 4х32 LС изготовлен в пыле и брызгозащитном исполнении, протестирован на ударные нагрузки с ускорением 800 g за время 0,5…1 мс. Благодаря тому, что конструкция приспособлена для эксплуатации в широком температурном диапазоне (от -40° до +50°), прицел можно использовать даже для зимней охоты при сильном морозе.

Вращением подвижной оправы окуляра можно выполнять диоптрийную подстройку в диапазоне + / - 5 дптр. Барабанчики ввода поправок регулируют положение прицельной сетки относительно изображения плоскости цели.

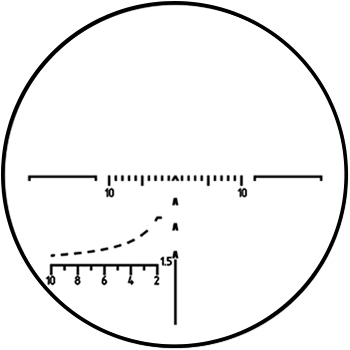

Прицельная сетка "парабола" с дальномерной шкалой и регулируемой подсветкой позволяет оценить расстояние до цели, а также повышает точность ввода поправок. Сетка представляет собой комбинацию из сетки с тремя толстыми направляющими «пеньками» и тонким перекрестьем. Центральная точка имеет вид «пики», под ней расположены 3 дополнительные «пики», позволяющие своевременно изменять углы прицеливания на 3,4 т.д., 7,2 т.д. и 11,4 т.д. при стрельбе по удалённым целям. Сетка имеет подсветку с регулируемой степенью яркости (9 степеней), подсветка включается поворотом рукоятки из положения «OFF».

Для измерения расстояния до объекта (в км) при его известных габаритах используется шкала, расположенная между боковыми выравнивающими, цена деления – 1 т. д. В левом нижнем углу сетки находится дальномерная шкала, состоящая из проградуированной (в сотнях м) горизонтальной линии и кривой пунктирной линии. Она используется для определения расстояния до цели, высота которой не превышает 1,5 м.

Условия эксплуатации оптического прицела ПИЛАД 4x32 LС

Электропитание подсветки осуществляется от 2 элементов типа SR43P или UKAR 386, VARTA 528, AG12.

Обратите внимание, что прицел Пилад 4x32 LС не предназначен для установки на пневматику, за исключением винтовок РСР (с предварительной накачкой) и на сжатом СО2.
