ОПТИЧЕСКИЙ ПРИЦЕЛ ПИЛАД ВОМЗ 4X32 LK

СКАЧАТЬ ИНСТРУКЦИЮ

Основное назначение оптического прицела ПИЛАД 4x32 LK

Оптический прицел Пилад 4x32 LK производства Вологодского оптико-механического завода имеет стандартный посадочный диаметр 25,4 мм и предназначен для установки на огнестрельное оружие для стрельбы на ближних дистанциях (до 100 – 150 м). Для чёткого изображения прицельной сетки на тёмном фоне или при недостаточном уровне естественного освещения предусмотрена подсветка центральной точки.

Основные характеристики оптического прицела ПИЛАД 4x32 LK

• Увеличение 4х, диаметр выходного зрачка 8 мм, удаление выходного зрачка 75 мм
• Широкое поле зрения 6°
• Диоптрийная настройка в диапазоне + / - 5 дптр, заводская отстройка от параллакса на 100 м
• Влагозащищённый ударопрочный корпус, выдерживает отдачу жёсткой пневматики
• Посадочный диаметр крепления 25,4 мм
• Прицельная сетка Plex с подсветкой центральной точки, цвет подсветки – красный, 9 степеней яркости, питание от 2 элементов типа SR43P

Конструктивные особенности оптического прицела ПИЛАД 4x32 LK

Благодаря широкому полю зрения прицел Пилад 4x32 LK удобен для ходовой охоты и позволяет отслеживать перемещения объекта во время охоты на крупную и мелкую дичь. Светосильный объектив и многослойное просветление оптических поверхностей повышают светопропускание системы, улучшая яркость и контрастность изображения как самой цели, так и фона.

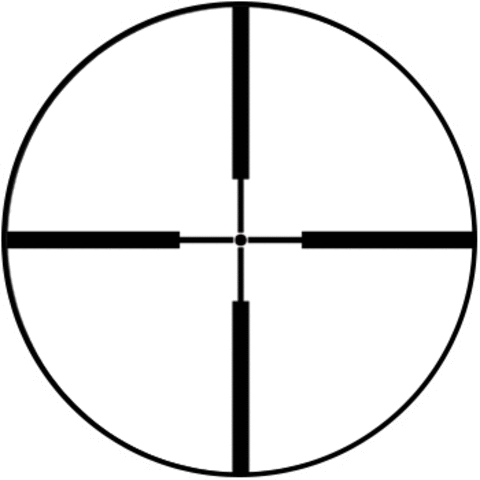

Прицельная сетка K представляет собой модификацию сетки Duplex с точкой в центре тонкого перекрестья. Для того, чтобы стрелку было хорошо видно сетку на фоне растительности или в сумерках, предусмотрена подсветка центральной точки красного цвета. В зависимости от степени наружного освещения степень яркости можно регулировать. Узел управления подсветкой совмещён с узлом ввода поправок.

Ввод поправок осуществляется с помощью двух барабанчиков и обеспечивает точное совмещение центра прицельной сетки с точкой попадания пули. Вращение барабанчика приводит к смещению сетки на определённый угол, шаг выверки составляет 33 мм на каждые 100 м дистанции.

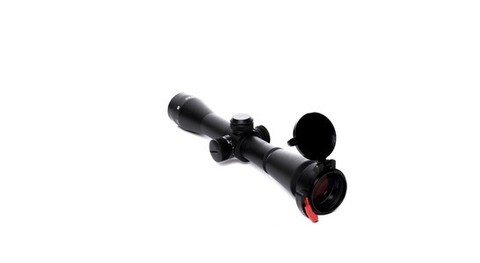

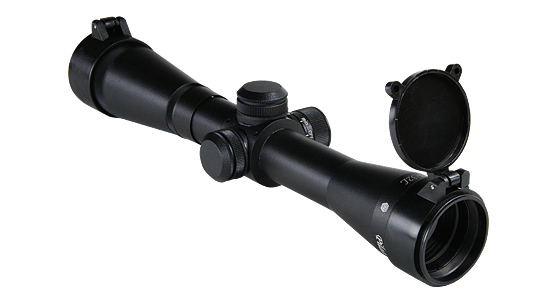

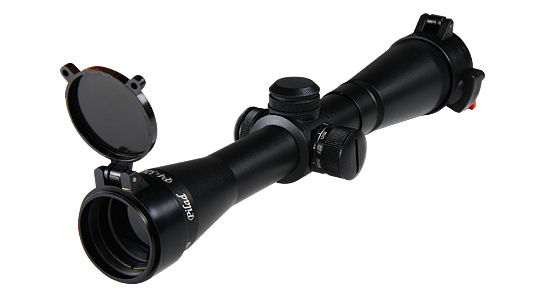

Оптический прицел Пилад 4x32 LK имеет компактные размеры (всего 270 мм в длину) и небольшой вес (300 г), при этом способен выдерживать отдачу даже от крупнокалиберного оружия (согласно ТУ протестирована на ударные нагрузки с ускорением 800 g). Конструкция защищена от влаги и пыли, оборудована новыми удобными откидными крышками объектива (типа flip top) и окуляра.

Условия эксплуатации оптического прицела ПИЛАД 4x32 LK

Электропитание подсветки осуществляется от 2 элементов типа SR43P или UKAR 386, VARTA 528, AG12.

Обратите внимание, что прицел Пилад 4x32 LK не предназначен для установки на пневматику, за исключением винтовок РСР (с предварительной накачкой) и на сжатом СО2.

Технические характеристики оптического прицела ПИЛАД 4x32 LK
