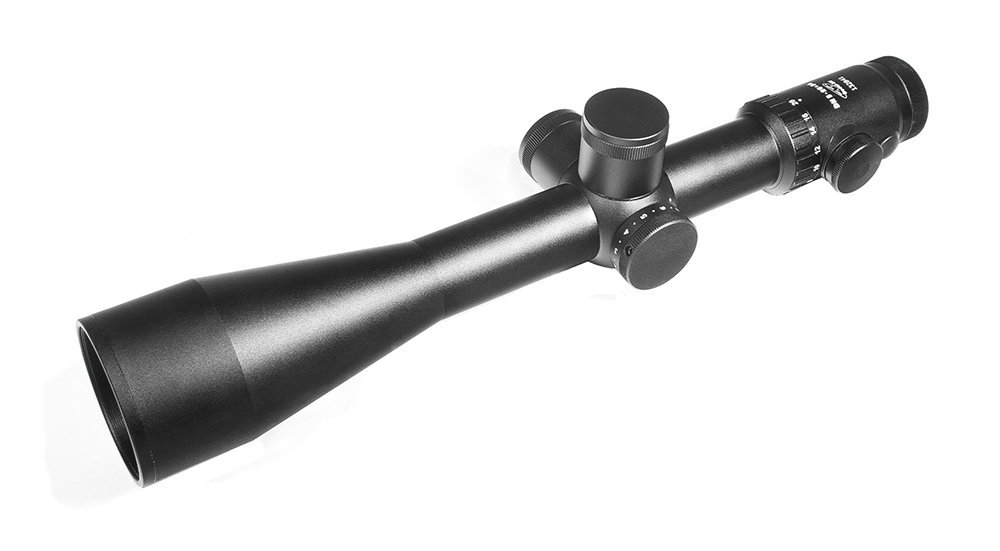

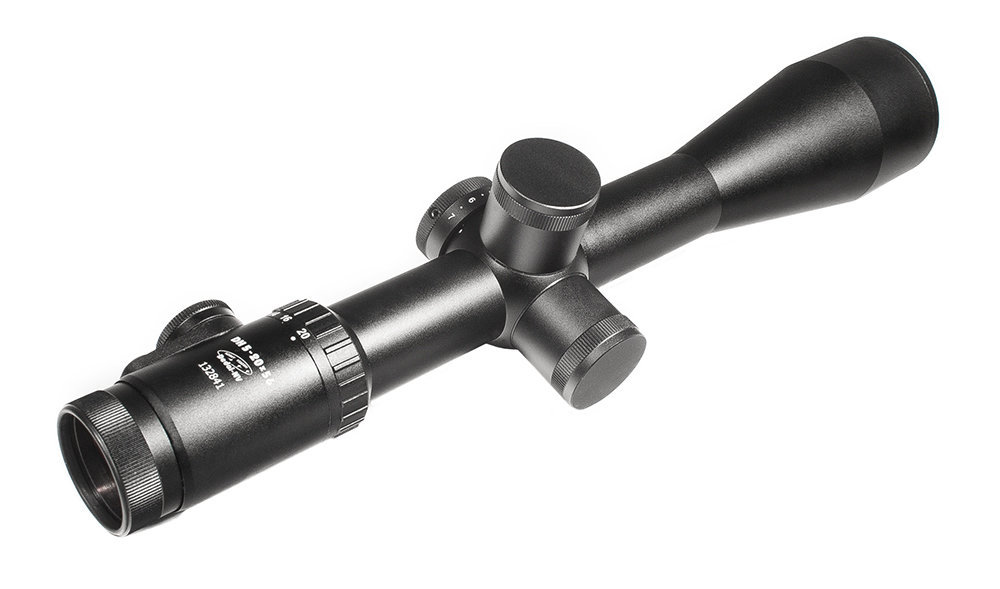

ПРИЦЕЛ ОПТИЧЕСКИЙ DEDAL DH 5-20Х56

Скачать руководство по эксплуатации

Dedal DH 5-20x56 по праву считается одним из лучших российских прицелов для дальней стрельбы.

«Дедал-НВ» - это многолетний опыт в разработке и проектировании систем дневного и ночного видения, продуманный и ответственный подход, тщательная юстировка и тестовые проверки на прочность и износостойкость, точность механизмов выверки, полное соответствие современным требованиям к эргономике и качеству оптики.

Основное назначение дневного тактического прицела Dedal DH 5-20x56

По совокупности параметров, качеств и результатов эксплуатации серия отечественных дневных прицелов Dedal DH соответствует, а по некоторым параметрам и превосходит модели-аналоги премиум класса зарубежного производства.

Созданный совместно со специалистами по высокоточной стрельбе, оптический прицел Dedal DH 5-20x56 соответствует всем необходимым требованиям как по оптическим характеристикам, так и по надёжной работе на снайперских калибрах (.308, .338LM, .375 H&H, .50BMG).

Основные характеристики дневного тактического прицела Dedal DH 5-20x56

• Сетка Mil-Dot (TMR): калибровка – при 20x, расположение – 2-я фокальная плоскость, дополнительная разметка с шагом 0,5 и 0,2 mil
• Подсветка прицельном марки с цифровым управлением: 7 режимов яркости, сохранение выбранных настроек, автоматическое отключение, цвет - красный
• Функция индикатора заряда батареи, питание – 1 батарейка CR 2032 (в комплекте)
• Смена увеличения в широком диапазоне – от 5 до 20 крат, - позволяет вести прицельную стрельбу как на средних, так и на дальних / сверхдальних дистанциях
• Светосильный 56-миллиметровый объектив, внутренняя резьба для установки бленды / насадки ночного видения (приобретается отдельно)
• Диоптрийная подстройка окуляра в диапазоне от -3 до +3 дптр для максимальной резкости изображения
• Боковая отстройка от параллакса от 50 метров до бесконечности
• Многослойное просветление всех оптических поверхностей, контрастное и насыщенное изображение даже в условиях сумерек
• Чёткая прорисовка деталей и отсутствие дисторсии при любом увеличении
• Тактические пристрелочные барабанчики с большим диапазоном ввода поправок, шаг выверки – 10 мм / 100 м
• Чёткие клики, точно отъюстированный механизм выверки
• Встроенный электронный уровень горизонта: при боковом «завале» оружия сетка начинает мерцать
• Прицел сохраняет работоспособность при экстремально низкой температуре -50°C
• 34-миллиметровый ударопрочный корпус выдерживает отдачу при стрельбе крупнокалиберными патронами
• 100% герметичность, заполнение осушенным азотом

Конструктивные особенности дневного тактического прицела Dedal DH 5-20x56

Выполненный из алюминиевых сплавов, 34-миллиметровый корпус отличается высокой ударной стойкостью и обеспечивает необходимую прочность при стрельбе патронами крупного калибра (.375 H&H, .338 LM, .508 MG). Прицел прошел испытания на ресурс на 7000 выстрелов на 50 калибре. Утолщение стенок (при диаметре трубы 34 мм) позволяет избежать проблем с деформацией и увеличивает диапазон ввода вертикальных поправок. Заполнение осушенным азотом защищает линзы от внутреннего запотевания.

Благодаря применению специальных морозостойких смазок прицел сохраняет работоспособность при экстремально низкой температуре — -50°C. Для сравнения: зарубежные аналоги работают при температурах не ниже -35°C.

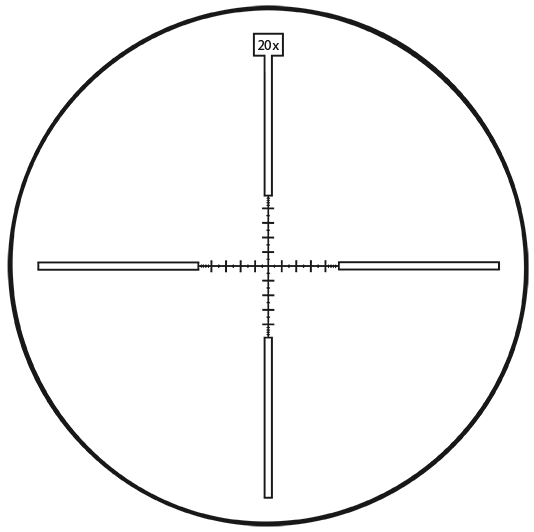

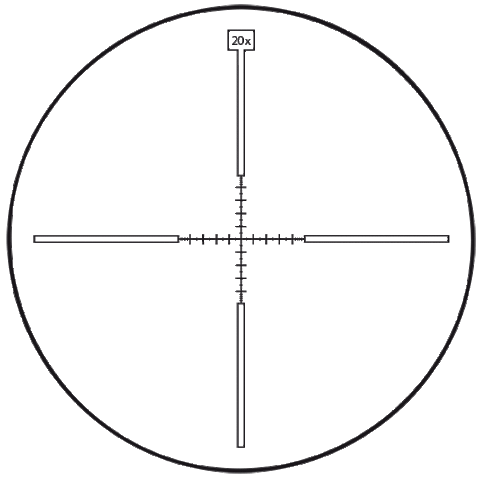

Прицельная марка Mil-Dot расположена в фокальной плоскости окуляра, что обеспечивает сохранение визуальных размеров при смене кратности. Сетка имеет основную (с шагом 1 mil) и дополнительную (с шагом 0,5 и 0,2 mil) вертикальную и горизонтальную разметку, что соответствует сетке TMR фирмы Leupold. При увеличении 20x по сетке можно точно измерять расстояние до цели с известными размерами (длиной / шириной), а также вводить поправки на ветер.

Встроенный электронный уровень контроля горизонта позволяет отслеживать боковой «завал» оружия при наклоне более чем на 1°: «корректный горизонт» - постоянный красный цвет сетки, «небольшой завал оружия» - медленно мерцающий красный цвет, «большой завал оружия» - быстрое мерцание сетки.

Для удобства наведения на цель прицел оборудован подсветкой с многоуровневой цифровой системой регулировки яркости. Переключение между режимами выполняется кратковременным нажатием на кнопку. При длительном (более 2 с) нажатии происходит принудительное отключение подсветки с сохранением последнего установленного значения яркости. Для экономии питания предусмотрена функция автоматического отключения.

При помощи высокоточного механизма выверки можно быстро и удобно вводить поправки при стрельбе без дополнительной конвертации результатов: 1 клик = 1 см. Выставление настроек на «новый ноль» выполняется при ослабленных фиксирующих винтах. Удобная боковая отстройка от параллакса (min расстояние – 50 метров) позволяет совместить изображения сетки и цели в одной фокальной плоскости. Резкость изображения настраивается вращением подвижной оправы окуляра.

Прицел поставляется в следующей комплектации:

• Прицел
• крышки окуляра и объектива
• чехол защитный
• руководство по эксплуатации
• гарантийный талон

Технические характеристики дневного тактического прицела Dedal DH 5-20x56
