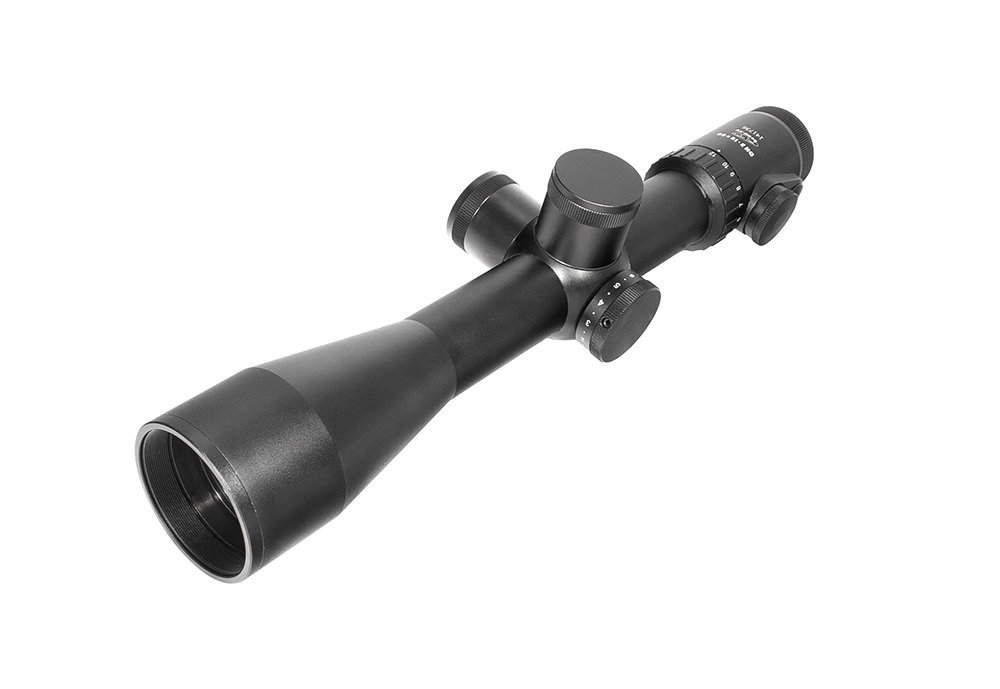

ПРИЦЕЛ ОПТИЧЕСКИЙ DEDAL DH 3-12Х50

Скачать руководство по эксплуатации

Взяв за основу линейку снайперских дневных прицелов собственной разработки, специалисты компании Дедал выпустили рынок профессиональной оптики серию дневных гражданских прицелов Dedal DH, которые обеспечивают точную стрельбу на средних и дальних дистанциях из винтовок крупного калибра.

Успешный опыт в проектировании и производстве приборов ночного видения, исследовательские работы и практические испытания совместно с заводами-изготовителями снайперского и охотничьего оружия позволили создать изделия, по своим оптико-физическим характеристикам (дисторсия, разрешение и светопропускание, цветопередача, удаление выходного зрачка, видимое поле зрения, точность механизма выверки, ударная прочность) не уступающие лучшим мировым образцам.

Основное назначение дневного тактического прицела Dedal DH 3-12x50

Дневной тактический оптический прицел Дедал DH 3-12x50 предназначен для установки на охотничье оружие с целью повышения эффективность стрельбы на средних и дальних дистанциях.

Основные характеристики дневного тактического прицела Dedal DH 3-12x50

• Отсутствие дисторсии при любом увеличении
• Многослойное просветление всех оптических поверхностей
• Изображение с оптимальным контрастом и цветопередачей
• Широкий угол поля зрения
• Диоптрийная подстройка окуляра в диапазоне от -3 до +3 дптр
• Тактические барабанчики выверки с большим диапазоном ввода поправок, цена 1 деления – 10 мм / 100 м
• Сетка Mil-Dot (TMR) установлена в фокальной плоскости окуляра (с сохранением размеров при смене увеличения), истинные угловые значения – при 12x, дополнительные точки прицеливания (разметка с шагом 0,5 и 0,2 mil)
• Цифровая система регулировки яркости подсветки, 7 степеней интенсивности свечения, сохранение установленного режима при отключении
• Функция индикатора заряда батареи, ручное / автоматическое выключение
• Цвет подсветки – красный, батарейный отсек – на окуляре, питание – от 1 элемента CR 2032 (входит в комплект поставки)
• Удобное боковое расположение механизма отстройки от параллакса, дистанция без параллакса - от 50 м до бесконечности
• Встроенный электронный уровень (ВЭУ) горизонта
• Износостойкая герметичная конструкция корпуса
• Высокая ударная стойкость, тестирование патронами крупного калибра
• Внутренняя резьба на объективе для установки дополнительных аксессуаров (бленды / насадки ночного видения)

Конструктивные особенности дневного тактического прицела Dedal DH 3-12x50

Корпус и детали изготовлены из прочных алюминиевых сплавов, прошли тестирование на оружии крупного калибра (.375 H&H, .338 LM, .508 MG), в том числе с установленными на объектив прицела насадками ночного видения. Удобная боковая отстройка от параллакса (min расстояние – 50 метров) позволяет совместить изображения сетки и цели в одной фокальной плоскости.

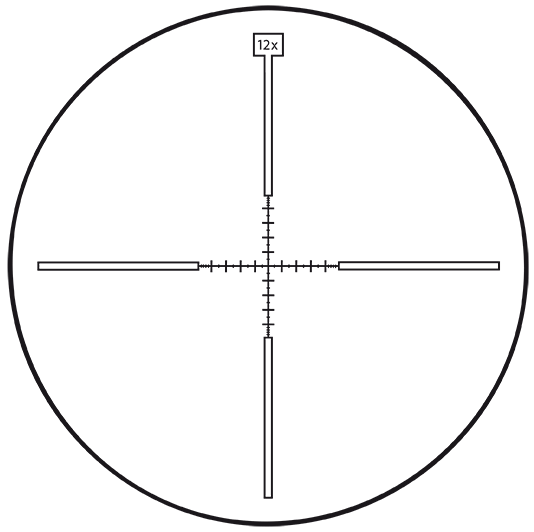

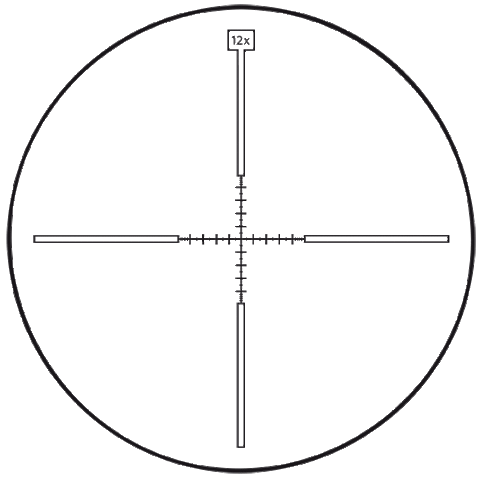

Сетка Mil-Dot (соответствует сетке TMR фирмы Leupold) установлена в фокальной плоскости окуляра (визуальные размеры сохраняются при изменении кратности) и откалибрована при 12x. Марка удобна для стрельбы по сильно удалённым малоразмерным объектам и при увеличении 12х позволяет рассчитать расстояние до цели. Центральная часть имеет основную (с шагом 1 mil) и дополнительную (с шагом 0,5 и 0,2 mil) разметку для ввода поправок на дальность.

Наличие подсветки облегчает процесс наведения на цель. Цифровая система регулировки яркости позволяет изменять интенсивность свечения (от 1 до 7), переключение между режимами работы осуществляется кратковременным нажатием на специальную кнопку. При длительном нажатии (более 2 с) подсветка принудительно отключается с сохранением последнего установленного значения яркости. Для экономии питания предусмотрена функция автоматического отключения подсветки.

Чтобы получить максимально резкое изображение сетки, нужно вращать подвижную оправу окуляра (настройка в пределах + / - 3 диоптрий).

Встроенный электронный уровень (ВЭУ) позволяет контролировать боковой «завал» прицела и / или оружия. При активированной функции ВЭУ сетка начинает мигать каждый раз при наклоне оружия более чем на 1°. При необходимости «нулевую» линию горизонта можно установить самостоятельно.

Прицел оборудован высокоточным механизмом выверки с чётко различимыми кликами. Величина 1 клика каждого барабанчика указана на юстировочных маховичках и составляет 10 мм на 100 м дистанции. Выставление настроек на «новый ноль» выполняется при ослабленных фиксирующих винтах.

Прицел Dedal DH 3-12x50 сохраняет работоспособность при экстремально низкой температуре -50°С, поскольку в конструкции используются специальные морозостойкие смазки. Для сравнения температурный минимум у аналогичных прицелов ведущих зарубежных производителей -35°С.

Прицел поставляется в следующей комплектации:

• прицел в упаковочной коробке
• крышки окуляра и объектива
• руководство по эксплуатации
• гарантийный талон
• Ключ универсальный шестигранный S2
• Элемент питания

Технические характеристики дневного тактического прицела Dedal DH 3-12x50
