ОПТИЧЕСКИЙ ПРИЦЕЛ ПИЛАД ВОМЗ 12Х50 FG

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (СКАЧАТЬ)

Основное назначение оптического прицела ПИЛАД 12х50 FG

Оптический прицел Пилад 12х50 FG производства ОАО «ВОМЗ» устанавливается на охотничье или спортивное оружие для обеспечения точной стрельбы на дальних дистанциях. Подходит для тактической или спортивной стрельбы, прицельной стрельбы по малоразмерным мишеням, для охоты на открытой местности.

Основные характеристики оптического прицела ПИЛАД 12х50 FG

• Кратность 12х, диаметр выходного зрачка 4,16 мм, поле зрения 2°, удаление выходного зрачка 75 мм
• Диоптрийная настройка окуляра +5 дптр
• Боковая отстройка от параллакса, дистанция без параллакса 10 м
• Прицельная сетка типа G (4)
• Пыле- и брызгозащищённый износостойкий корпус, диапазон рабочих температур от -40°С до +50°С
• Посадочный диаметр крепления – стандартный (25,4 мм)
• Барабанчики ввода поправок, цена деления 1/15 т. д. (величина смещения 7 мм на каждые 100 м дистанции)

Конструктивные особенности оптического прицела ПИЛАД 12х50 FG

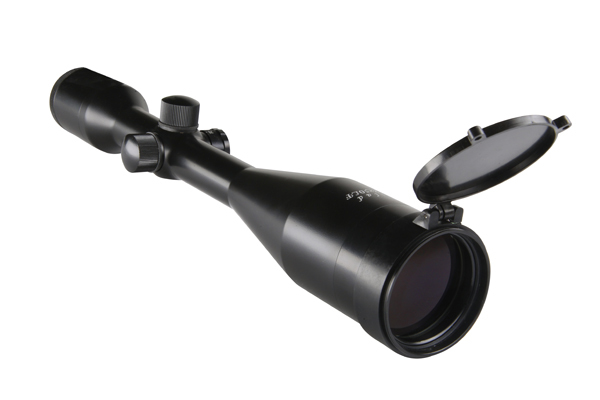

Корпус прицела Пилад 12х50 FG пыле- и брызгонепроницаемый, прибор сохраняет работоспособность как при сильном морозе (до -40°), так и на жаре (до +50°). Конструкция износостойкая и ударопрочная, способна выдерживать ударные нагрузки с ускорением до 800 g.

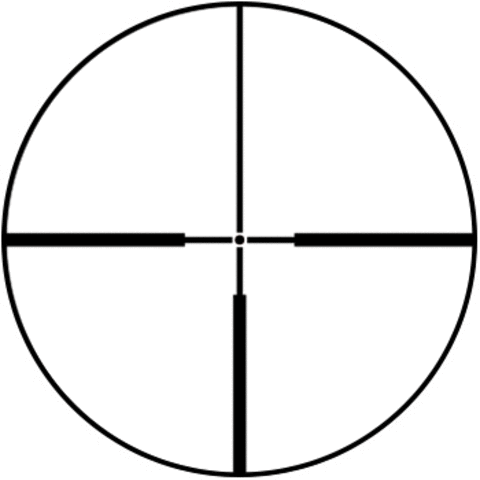

Прицельная сетка G (4) расположена в фокальной плоскости перед оборачивающей линзовой системой. Линии сетки хорошо различимы на сложном фоне (например, объект охоты на тёмном фоне лесного массива) или в тени благодаря наличию толстых направляющих «пеньков», а тонкое перекрестье не закрывает обзор и улучшает выцеливание при стрельбе по малоразмерным объектам. При известных габаритных размерах объекта и чётко видимых контурах можно оценить расстояние до цели, зная значение между боковыми "пеньками" (b= 7 т. д. или 70 см на каждые 100 м на местности).

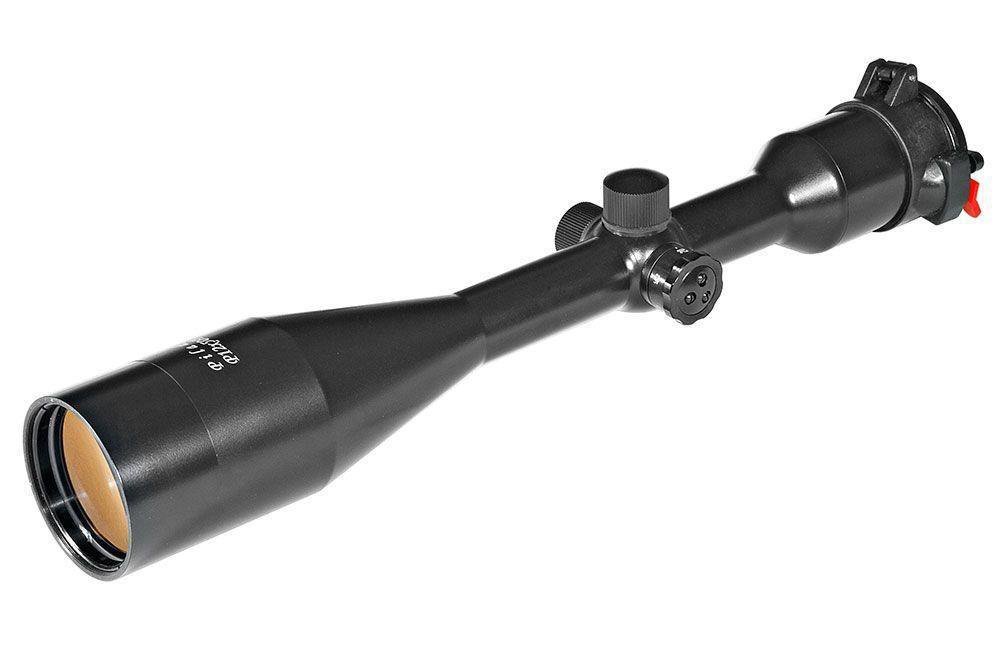

Фокусировка прицела (отстройка от параллакса) выполняется с помощью специальной рукоятки (шкала измерений – в м), расположенной сбоку на корпусе в узле настройки. Данный тип более удобен, чем отстройка параллакса на объективе, так как позволяет производить настройку резкости без изменения положения изготовки стрелка.

Изменение положения прицельной сетки относительно плоскости цели осуществляется с помощью барабанчиков ввода поправок по горизонтали и вертикали. Поворот барабанчика на 1 деление приводит к смещению сетки на 7 мм на каждые 100 м дистанции. При правильном совмещении зрачка глаза с выходным зрачком прицела изображение будет чётким и чистым без искажений по всему полю зрения.

Комплект поставки оптического прицела ПИЛАД 12х50 FG

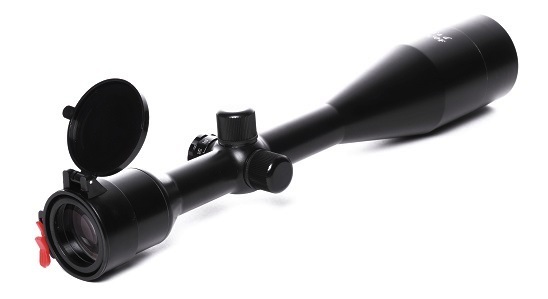

В комплект поставки входят прицел Пилад 12х50 FG, защитные откидывающиеся крышки окуляра и объектива, руководство по эксплуатации, упаковочная коробка.
