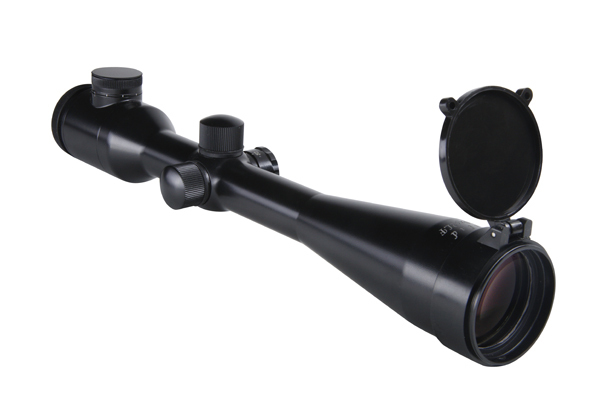

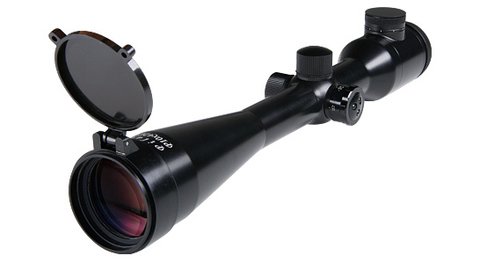

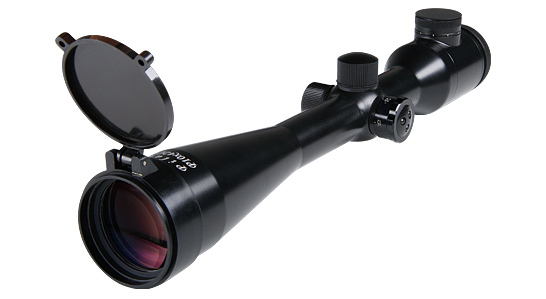

ОПТИЧЕСКИЙ ПРИЦЕЛ ПИЛАД ВОМЗ 10Х42 LFC (ПАРАБОЛА)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (СКАЧАТЬ)

Основное назначение оптического прицела Пилад 10х42 LFC

Оптический прицел Пилад 10х42 LFC предназначен для стрельбы по целям на средних дистанциях. Стрельба может вестись не только днём, но и в сумерках благодаря подсветке прицельной сетки ПСО.

Область применения: охота на крупного зверя (лось, олень, кабан), стрельба на открытой местности по малоразмерным целям, спортивная стрельба по мишеням.

Основные характеристики оптического прицела Пилад 10х42 LFC

• Цельнометаллический пыле и влагозащищённый корпус, посадочный диаметр крепления 25,4 мм, диапазон рабочих температур: -40°С…+50°С
• Прицельная сетка LC (парабола) с дальномерной шкалой (цена деления 100 м) и подсветкой красного цвета, 9 степеней яркости, работает от 1 элемента типа СR 2032
• Увеличение 10х, диаметр линзы объектива 42 мм, удаление выходного зрачка 75 мм, диоптрийная регулировка на окуляре + / -5 дптр
• Боковая отстройка от параллакса, дистанция без параллакса от 10 м до бесконечности
• Стандартные барабанчики ввода поправок, величина клика 0,8 см на каждые 100 м
• В комплект поставки входят защитные крышки окуляра и объектива, инструкция по эксплуатации, 1 элемент питания СR 2032

Конструктивные особенности оптического прицела Пилад 10х42 LFC

Цельнометаллическийй корпус прицела пыле и влагонепроницаемый, способен выдерживать ударные нагрузки до 800 g в течение 0,5 – 1 мс.

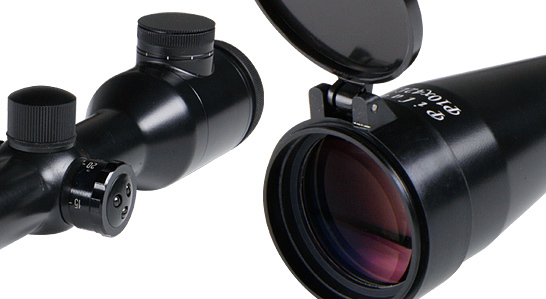

Для настройки резкости изображения используется боковой механизм отстройки от параллакса, удобное расположение которого позволяет проводить фокусировку без нарушения изготовки стрелка. Барабанчики ввода позволяют перестраивать прицел Пилад 10х42 LFC для стрельбы по целям на различном удалении или же стрелять по движущимся целям, а также учитывать скорость бокового ветра.

С помощью дальномерной шкалы сетки ПСО можно рассчитать приблизительное расстояние до объекта прицеливания, а также своевременно вносить угловые и боковые поправки. Горизонтальная тонкая градуированная линия используется для ввода боковых поправок (цена деления – 1 т. д.).

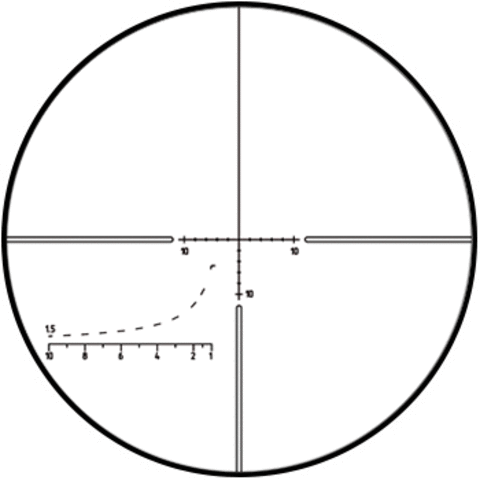

Дальномерная шкала расположена в левом нижнем углу сетки и представляет собой комбинацию двух линий: сплошной горизонтальной шкалы (цена деления – 100 м, градуирована по ростовой фигуре) и кривой пунктирной линии (для объектов высотой 1,5 м).

Для определения расстояния до объекта высотой до 1,5 м необходимо расположить его изображение между горизонтальной и кривой линиями дальномерной шкалы, а затем отметить соответствующее значение (риску) на горизонтальной шкале. При высоте объекта более 1,5 м полученное значение умножается на коэффициент равный отношению высоты цели к величине 1,5 м.

Комплект поставки оптического прицела Пилад 10х42 LFC

В комплект поставки входят защитные крышки окуляра и объектива, инструкция по эксплуатации, 1 элемент питания СR 2032.

Технические характеристики оптического прицела Пилад 10х42 LFC
