ОПТИЧЕСКИЙ ПРИЦЕЛ ПИЛАД ВОМЗ 10Х42 FKG

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (СКАЧАТЬ)

Основное назначение оптического прицела ПИЛАД 10х42 FKG

Оптический прицел Пилад 10х42 FKG с прицельной сеткой KG (4) предназначен для прицельной стрельбы на открытой местности на средних дистанциях (150 – 200 м). Боковая отстройка от параллакса обеспечивает более точную настройку резкости.

Основные характеристики оптического прицела ПИЛАД 10х42 FKG

• Прочный влагозащищённый корпус, выдерживает ударные нагрузки до 800 g, стандартный диаметр крепления 1" (25,4 мм)
• Механизм ручной отстройки от параллакса (расположен сбоку на корпусе)
• Диоптрийная регулировка на окуляре в диапазоне +/- 5 дптр
• Механизм ввода угловых и боковых поправок, барабанчики проградуированы, цена деления шкал - 1/12 тысячной дистанции (т.д.)
• Прицельная марка KG (4), расстояние между боковыми выравнивающими 2,3 т.д.
• Увеличение 10х, поле зрения составляет 8,4 м/100 м, удаление выходного зрачка 75 мм

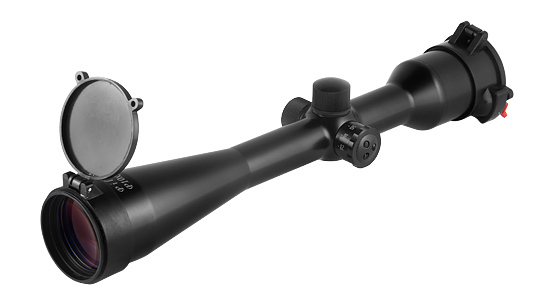

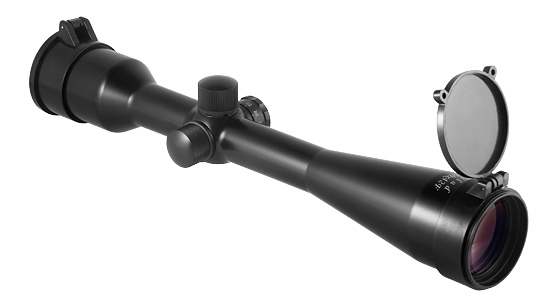

Конструктивные особенности оптического прицела ПИЛАД 10x42 FKG

Прицел Пилад 10х42 FKG с линзовой оборачивающей системой обеспечивает большую точность и детализацию при прицеливании чем механические прицелы.

При пристрелке оружия необходимо ввести необходимые поправки на скорость и силу ветра, скорость движения объекта прицеливания и расстояние до него. Ввод поправок осуществляется путём вращения двух маховиков, расположенных сверху и сбоку на корпусе прицела. Барабанчики проградуированы, цена деления шкал равна 1/12 тысячной дистанции (т.д.) или 8,5 мм на каждые 100 м. Индивидуальная настройка резкости изображения прицельной марки выполняется с помощью вращения кольца диоптрийной настройки на окуляре.

Настройка резкости выполняется вручную с помощью механизма отстройки от параллакса. Удобное расположение барабанчика - сбоку на корпусе – позволяет выполнять фокусировку без нарушения изготовки. Рукоятка фокусировки имеет шкалу дальности, проградуированную в метрах (м).

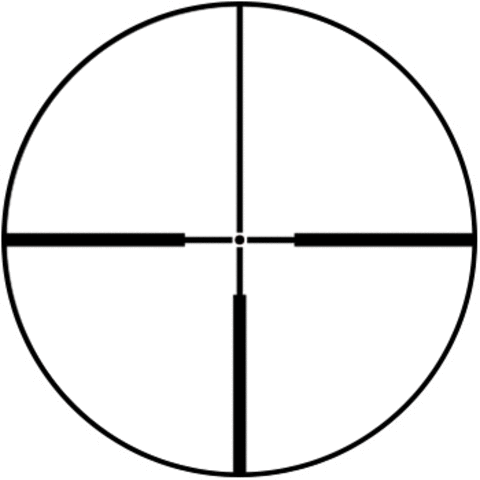

Прицельная сетка 4 сочетает в себе достоинства сетки «пенёк» и «крест», обеспечивая точность прицеливания вплоть до ранних сумерек. Расстояние между боковыми выравнивающими составляет 2,3 т.д. Исходя из того, сколько раз корпус животного укладывается в промежуток между толстыми горизонтальными штрихами прицельной сетки, можно вычислить приблизительное расстояние до цели.

Корпус ударопрочный, согласно ТУ все модели прицелов 10х42 тестируются на ударные нагрузки с ускорением 800 g продолжительностью 0,5 – 1 мс. Конструкция хорошо защищена от пыли и влаги, способна выдерживать резкие перепады температур в диапазоне от -40°С до +50°С.

Комплект поставки оптического прицела ПИЛАД 10х42 FKG

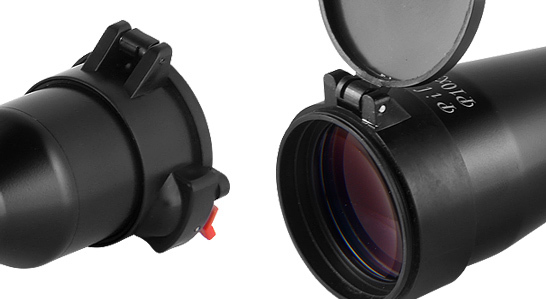

Поставляется в комплекте защитными колпачками маховиков ввода поправок, защитными крышками окуляра и объектива.

Технические характеристики оптического прицела ПИЛАД 10х42 FKG
