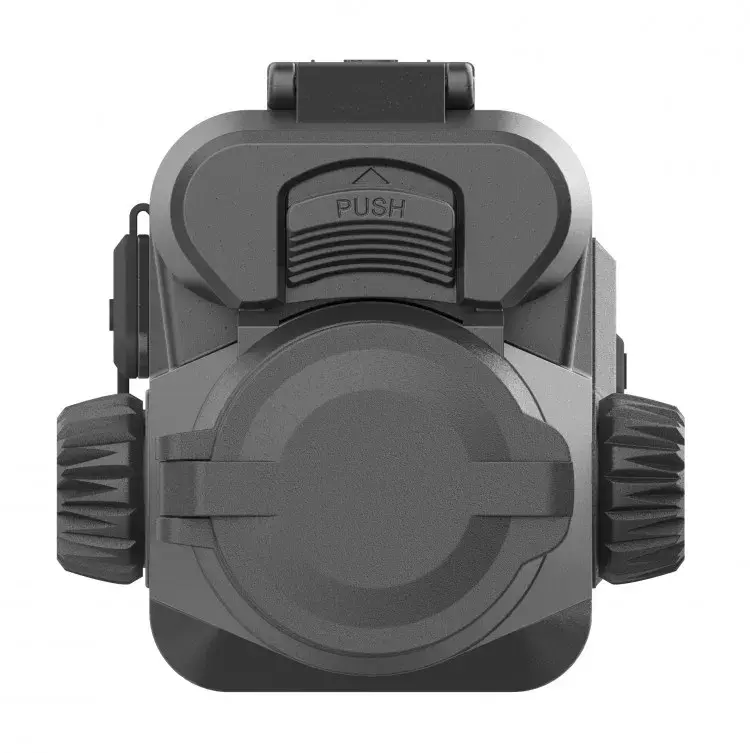

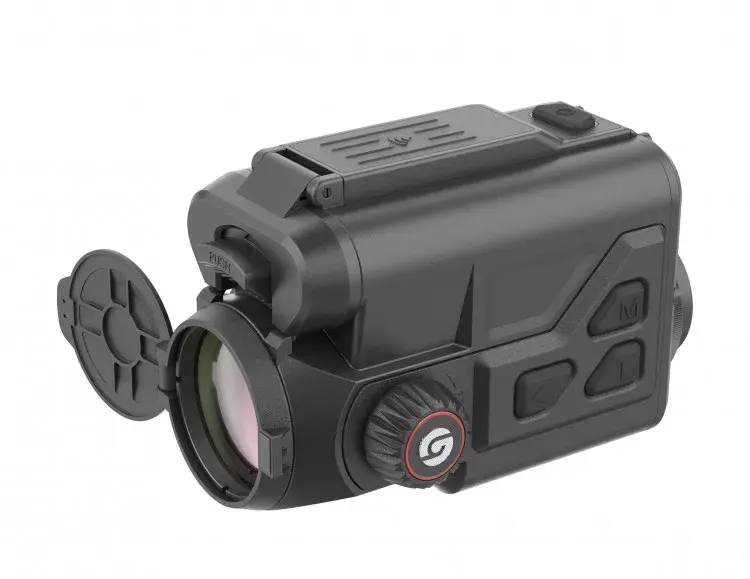

Тепловизионная насадка GUIDE TB630

Тепловизор TB630 является цифровой камерой, выполненной в виде насадки, предназначен для наблюдений в тепловой части спектра - 8-14 мкм, для установки на объективы оптических приборов в качестве насадки. Способен записывать фото и видео со звуком на внутреннюю память 64 Гб и передать видео сигнал (со звуком) по Wi-Fi или видеокабелю.

Насадка Guide TB630 (1x, 640x512) превращает оптический прицел в тепловизионный, что позволяет вести охоту в тёмное время суток и улучшает обнаружение животных в условиях ограниченной видимости. Ставится на объектив через специальный адаптер (в комплект не входит), после установки не влияет на положение СТП и вынос выходного зрачка и позволяет обнаружить зверя в пределах 1,8 км.

Может использоваться как тепловизор (без окуляра, с увеличением 1x) для наблюдения на коротких дистанциях.

Конструктивные особенности и функционал

Матрица и экран

• Матрица 640x512 с чувствительностью NETD<20mK обеспечивает более точное тепловое изображение и лучшее функционирование в плохих погодных условиях (холод, осадки, туман) по сравнению с «младшими» моделями Guide TB и аналогами с NETD<30...40mK. Калибровка выполняется вручную (кнопкой питания) и автоматически, при этом время до калибровки отсчитывается на экране, чтобы случайно не выстрелить в неподходящий момент.
• AMOLED Full HD 1920x1080 — один из лучших дисплеев, используемых в охотничьих тепловизорах: энергопотребление минимальное, контрастность и разрешение высокие, самая богатая палитра оттенков чёрного и возможность работать при низких температурах до -25°С. Картинка адаптируется под любую погоду, время суток и текущие задачи: у насадки 7 палитр, по 10 уровней яркости и контраста (10...100%) и несколько режимов, улучшающих те или иные параметры изображения.

Увеличение и угол обзора

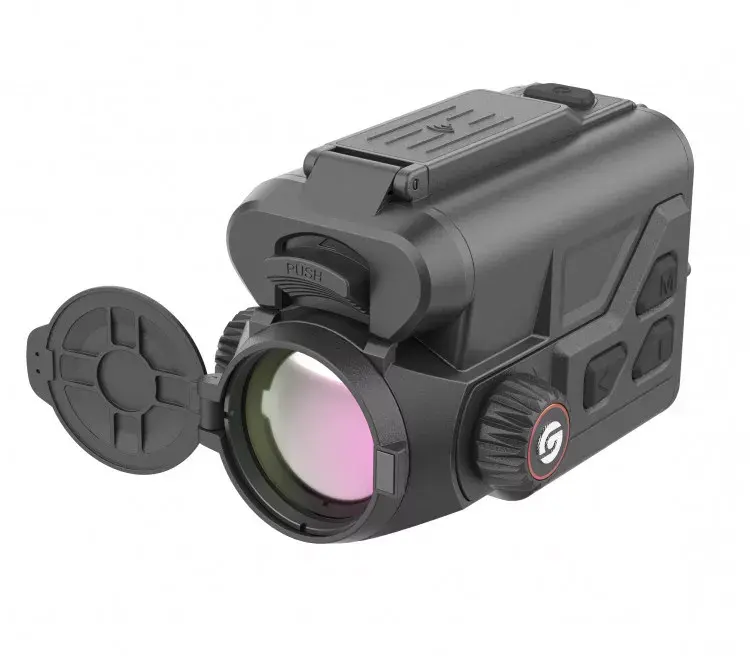

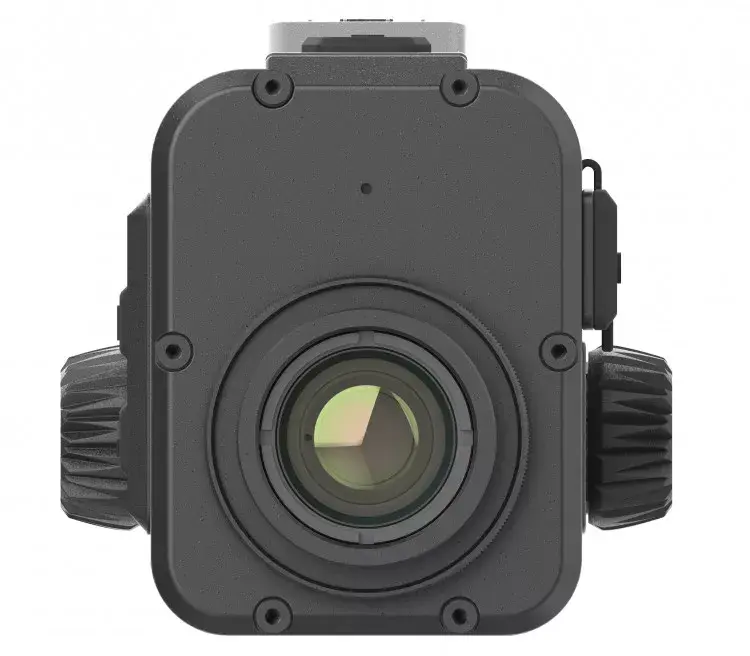

Guide TB630 оснащён объектовом F35mm/1,0 с диаметром линзы 35 мм . В приборе сочетается хорошая светосила, широкое поле зрения 12,5x9,4 (лучшее в линейке TB) и максимальная дальность обнаружения — до 1800 м. Это хорошо и для быстрого поиска, и для работы на дальних дистанциях, особенно в паре со светосильным охотничьим прицелом. Кратность — 1x (цифрового зума нет), а у объектива сразу 2 барабана фокусировки, расположенных симметрично слева и справа, за счёт чего обеспечивается комфортная настройка любой рукой и с любой стороны.

Управление и функционал

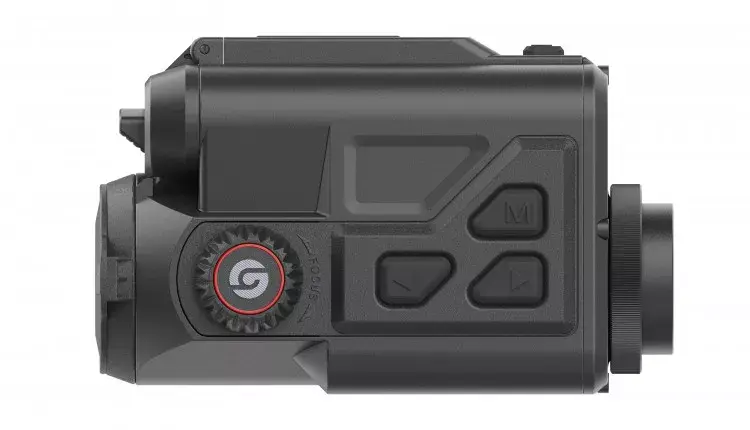

У прибора 2 меню (быстрое, основное) и 2 панели управления (сверху и сбоку). Все настройки и функции доступны как с самого прибора, так и через приложение TargetIR, которое позволяет дистанционно управлять насадкой со смартфона как до, так и после установки на прицел.

Функции и настройки

• Обводка контуров всех тепловых объектов для большей чёткости картинки.
• Выделение самого горячего объекта для быстрого обнаружения цели.
• Стадиометрический дальномер для примерной оценки дистанции до зверя (заяц, лиса, кабан, олень).
• Пять дистанций пристрелки: две постоянные (неизменяемые) на 100 и 200 м и три пользовательские с индивидуальной пристрелкой и центровкой по осям X/Y.
• Смещение экранного меню и его масштабирование (x3/x6) для удобного просмотра информации.
• Wi-Fi-подключение (2,4 G / 5 G) к гаджетам через приложение TargetIR для удалённого доступа к настройкам, обновления прошивки, наблюдения и съёмки в реальном времени.
• Поддержка Bluetooth для подключения пульта дистанционного управления (покупается отдельно).
• Запись фото и видео со звуком, датой, с / без служебной информации, видимой на экране в момент записи (функция OSD). Возможность автоматически записывать 14-секундное видео в момент выстрела. 64 ГБ встроенной памяти и выгрузка файлов на ПК через проводное USB-подключение.

Питание и длительность работы

Питание — два съёмных аккумулятора 18650 (с защитой), которых хватает на 10 часов работы в обычном режиме. Дополнительно можно подключить Power Bank (USB-C), но батарейки при этом не заряжаются. Для удобства замены в полевых условиях крышка аккумуляторного отсека откидывается вверх, а сами батареи устанавливаются хоть и разнополярно, но без строгой очерёдности. Для экономии заряда есть 4 режима:

• энергосбергающий (яркость 20%, минимум активных функций) для продления работы при низком заряде,
• автовыключение меню через 10, 20 или 60 секунд,
• автовыключение экрана через 5, 10 или 15 минут,
• автовыключение питания через 15, 30 или 60 минут.

Конструкция. Прочность и степень защиты

Насадка стала на 20% легче и на 10-15% компактнее не только предыдущей версии, но и некоторых аналогов на рынке. Конструкция из магниевого сплава делает прибор легче и прочнее алюминиевых моделей: согласно ТТХ производителя, Guide TB держит отдачу до 1000 G (калибр .375 H&H). Защита от пыли и влаги класса IP68 — самая высокая в 2024 году: прибора можно эксплуатировать под проливным дождём и даже ронять в воду глубоко и надолго (больше 1 м и дольше 30 минут).

Установка на прицел

Насадки Guide TB подходят даже для прицелов с небольшим объективом и низкой установкой на оружии: между центром экрана и нижней гранью корпуса ~25,8 мм. Для установки необходимо купить специальный адаптер:

• тип A для прицелов с внешним диаметром объектива 38-46 мм,
• тип B для прицелов с внешним диаметром объектива 48-54 мм,
• тип C для прицелов с внешним диаметром объектива 56-64 мм.

Комплектация

• тепловизионная охотничья насадка Guide TB630 с крышкой объектива
• аккумуляторная батарея 18650 (с защитой), 2 шт.
• зарядное устройство
• сетевой адаптер (5В/2А)
• кабель USB-C
• краткая инструкция с гарантийным талоном

Адаптер-переходник на объектив прицела не входит в штатную комплектацию и приобретается отдельно.

Технические параметры
