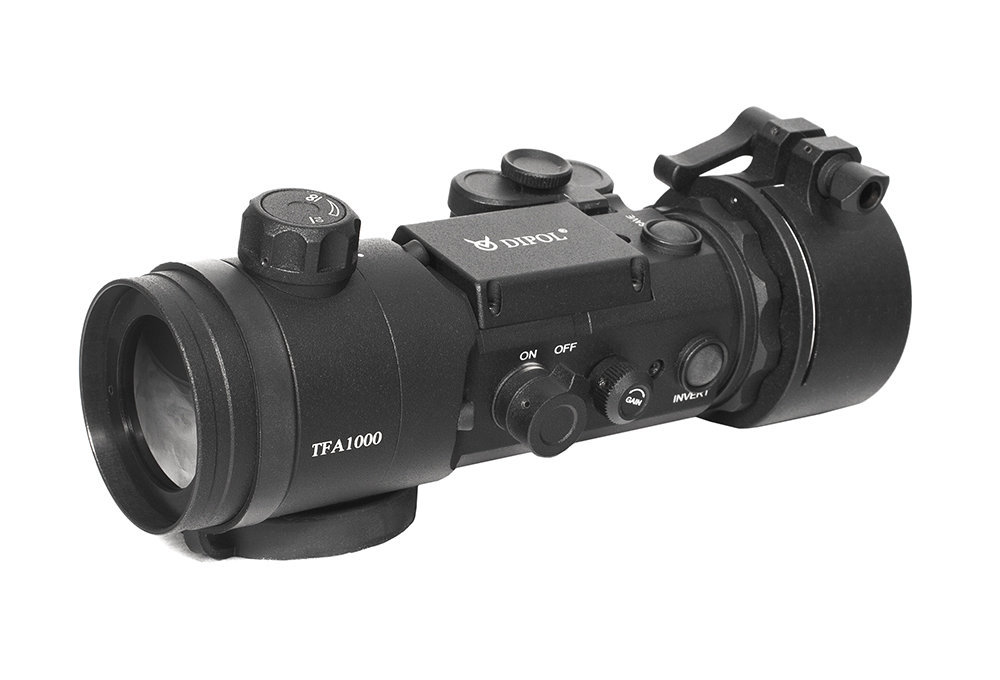

Тепловизионная насадка DIPOL TFA1000

Назначение тепловизионной насадки для оптических прицелов Диполь TFA1000

Тепловизионная насадка Диполь Dipol TFA1000 предназначена для установки на объективы дневных прицелов с наружным диаметром от 48 до 62 мм, что соответствует световым диаметрам объективов от 40 до 56мм. Насадка легко и быстро монтируется с помощью рычажного зажима, и не требует специальной настройки и дополнительной пристрелки для работы в комплекте с оптическим прицелом. Светосильный объектив F40/1,0, разрешение матрицы 384х288, дистанция обнаружения объекта 0,5х1,8м – 1000 метров. С помощью дополнительного окуляра (приобретается отдельно), насадку можно использовать как самостоятельный наблюдательный прибор.

Основные характеристики тепловизионной насадки для оптических прицелов Диполь TFA1000

• Матрица: разрешение 384х288, частота 50Гц, шаг 17 мкм;
• Объектив F40/1.0
• Дистанция обнаружения объекта 0,5х1,8м – 1000 метров.
• Калибровка матрицы автоматическая, бесшумная, без «замирания».
• Увеличение оптическое 1х.
• Поле зрения, град. ШхВ – 9,3 х7,0
• Корпус легкосплавный, герметичный, влагозащищенный.
• Стойкость к ударным нагрузкам 600g.
• Дисплей OLED с высоким разрешением 1024х768.
• Напряжение питания 6В, 2 х CR123A.
• Индикатор включения и разряда элементов питания.
• Разъем для подключения внешнего источника питания.
• Инверсия цвета.
• 8 цветовых режимов.
• Ручная регулировка усиления сенсора, чувствительности сенсора и яркости микродисплея.

Конструктивные особенности тепловизионной насадкидля оптических прицелов Диполь TFA1000

Матрица
Тепловизионная насадка на оптический прицел Диполь Dipol TFA1000 построена на базе неохлаждаемой микроболометрической матрицы разрешением 384х288 пикселей, частотой 50Гц, шаг детектора 17 мкм. Калибровка матрицы автоматическая электронная, без «шторки», бесшумная, изображение во время калибровки не «замирает».

Объектив
Объектив из германиевого стекла, светосильный, с фокусным расстоянием 40мм и относительным отверстием 1,0. В нерабочем состоянии объектив защищен пластиковой крышкой во избежание повреждений. Крышка закреплена к корпусу насадки.

Дисплей
Изображение с тепловизионной матрицы передается и отображается на морозоустойчивом цветном OLED дисплее с разрешением 1024х768 пикселей.

Корпус
Корпус тепловизионной насадки Диполь Dipol TFA1000 легкий, прочный из алюминиевого сплава. Вес насадки 600 грамм, позволяет комфортно производить наблюдение и стрельбу. Степень герметичности IPx5, насадкой можно пользоваться в условиях дождя, снега, тумана.

Ударная стойкость
Ударная стойкость тепловизионной насадки Диполь Dipol TFA1000 на нагрузки - 600g, соответствует большинству крупных калибров .30-06, .300 WinMag, 9,3х62.

Установка на оружие
Насадка тепловизионная Диполь Dipol TFA1000 крепится на объектив дневного прицела с помощью входящего в комплект кронштейна с рычажным зажимом и пластиковых вкладышей. Усилие зажима регулируется вращением гайки с трещоткой на винте зажима.
В комплект насадки входят два пластиковых кольца-вкладыша, для установки на объективы прицелов со световым диаметром 56мм. Для установки насадки на объективы с меньшим диаметром, необходимо приобрести дополнительный «Комплект вкладышей для DN».

Управление
Функционал управления тепловизионной насадки Диполь Dipol TFA1 выведен на корпус и включает в себя:
- ручку включения/выключения прибора.
- ручку фокусировки объектива.
- ручку регулировки яркости / усиления / чувствительности
- кнопку смены палитры / полярности изображения INVERT.
- кнопку запоминания настроек Save

Питание насадки
Питание насадки производится от двух литиевых элементов типоразмера CR123A. Крышка батарейного отсека фиксируется винтом с ребристой накаткой. Ресурса одного комплекта элементов питания достаточно для 2,5 часов работы прибора.

Внешнее питание насадки
Разъем для подключения внешнего источника питания напряжением до 12В находится рядом с батарейным отсеком. Разъем так же закрывается крышкой с нескользящей ребристой накаткой.

Включение насадки
Включение тепловизионной насадки Диполь Dipol TFA1000 производится поворотом ручки выключателя в положение «ON». Время включения не более 5 секунд. О работе насадки свидетельствует свечение индикатора. Если индикатор не горит или моргает, значит, требуется замена элементов питания.

Регулировка объектива
Ручка фокусировки расположена в верхней части корпуса у основания объектива. Плавным вращением ручки достигается наиболее четкое изображение объекта наблюдения на различных дистанциях. Удобная форма ручки позволяет настраивать объектив, не снимая перчаток.

Инверсия цвета INVERT. Цветное изображение.
Управление цветовыми режимами изображения выведено на кнопку INVERT.
Доступна смена полярности изображения «Горячий белый» / «Горячий черный», а так же 8 цветовых палитр.

Регулировка усиления. Регулировка чувствительности. Регулировка яркости. GAIN
Вращением ручки GAIN производится:
- Регулировка усиления сенсора;
- Регулировка чувствительности сенсора;
- Регулировка яркости микродисплея;
Смена режимов производится коротким нажатием ручки GAIN. Текущее состояние параметров отображается в служебной строке дисплея.

Коррекция дефектных пикселей
Возникающие в процессе эксплуатации дефектные пиксели можно откорректировать. Вход в режим коррекции производится нажатием и удержанием кнопки SAVE в течение 5-7 секунд. Вращением ручки GAIN выбирается дефектный пиксель. Нажатием на ручку GAIN сменяются координаты X и Y, удаляется дефектный пиксель Save, и выполняется выход из режима коррекции Exit.

Комплект поставки тепловизионной насадки Диполь TFA1000

• Тепловизионная насадка Диполь Dipol TFA1000
• Сумка для переноски
• Салфетка для протирки линз
• Руководство пользователя (паспорт)

Технические характеристики тепловизионной насадки Диполь TFA1000

Производитель может вносить изменения в комплектацию, конструкцию и/или программное обеспечение прибора без предварительного уведомления пользователей.
