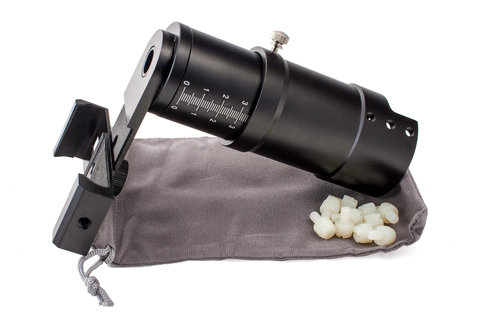

АДАПТЕР ДЛЯ ФОТО И ВИДЕО СЪЁМКИ ЧЕРЕЗ ПРИЦЕЛ НА СМАРТФОН #1

Адаптер для фото и видео съёмки через прицел на смартфон с большим выносом выходного зрачка

Адаптер с большим выносом выходного зрачка нужен для безопасного крепления смартфона на окуляр оптического прицела. Можно заниматься фотоохотой, снимать видео через прицел в режиме реального времени для визуального подтверждения результатов трофейной охоты, записывать обучающий видеоматериал в процессе тренировочной стрельбы или пневматического варминтинга. Интересно, полезно и очень удобно. А как подругому снимать на фото виды через прицел? Как показать друзьям и знакомым что видно в прицеле. Поделиться с единомышленниками на форуме или в социальной сети. Только с адаптером фотографировать и записывать видео через прицел на свой смартфон становится достаточно легко и удобно. Не надо даже фотоаппарат с собой таскать или видеокамеру. Мы все так привыкли к своим смартфонам и они всегда с нами. И этот недорогой адаптер позволяеть установить смартфон на прицел и снимать всё что мы видим в прицел.

Базовые параметры

• Диаметр внешней оправы окуляра — 37-45,5 мм
• Ширина корпуса смартфона — 58-100 мм
• Удаление выходного зрачка прицела: min — 50 мм, max — 100 мм
• Внутренняя труба выдвигается на расстояние от 0 до 40 мм
• Глубина посадочной втулки с крепёжными винтами – 35 мм, глубина выреза от кромки – 17 мм
• Детали изготовлены из износостойкого алюминиевого сплава с анодированным покрытием

Описание адаптера для прицелов

Адаптер подходит для прицелов с диаметром внешней оправы окуляра 37-45,5 мм. Без проблем крепится на прицелы, у которых окулярная трубка имеет конструкцию правильного цилиндра или трапециевидную изогнутую форму, гладкую или рельефную поверхность с выступами и кольцами (например, кольцо диоптрийной настройки).

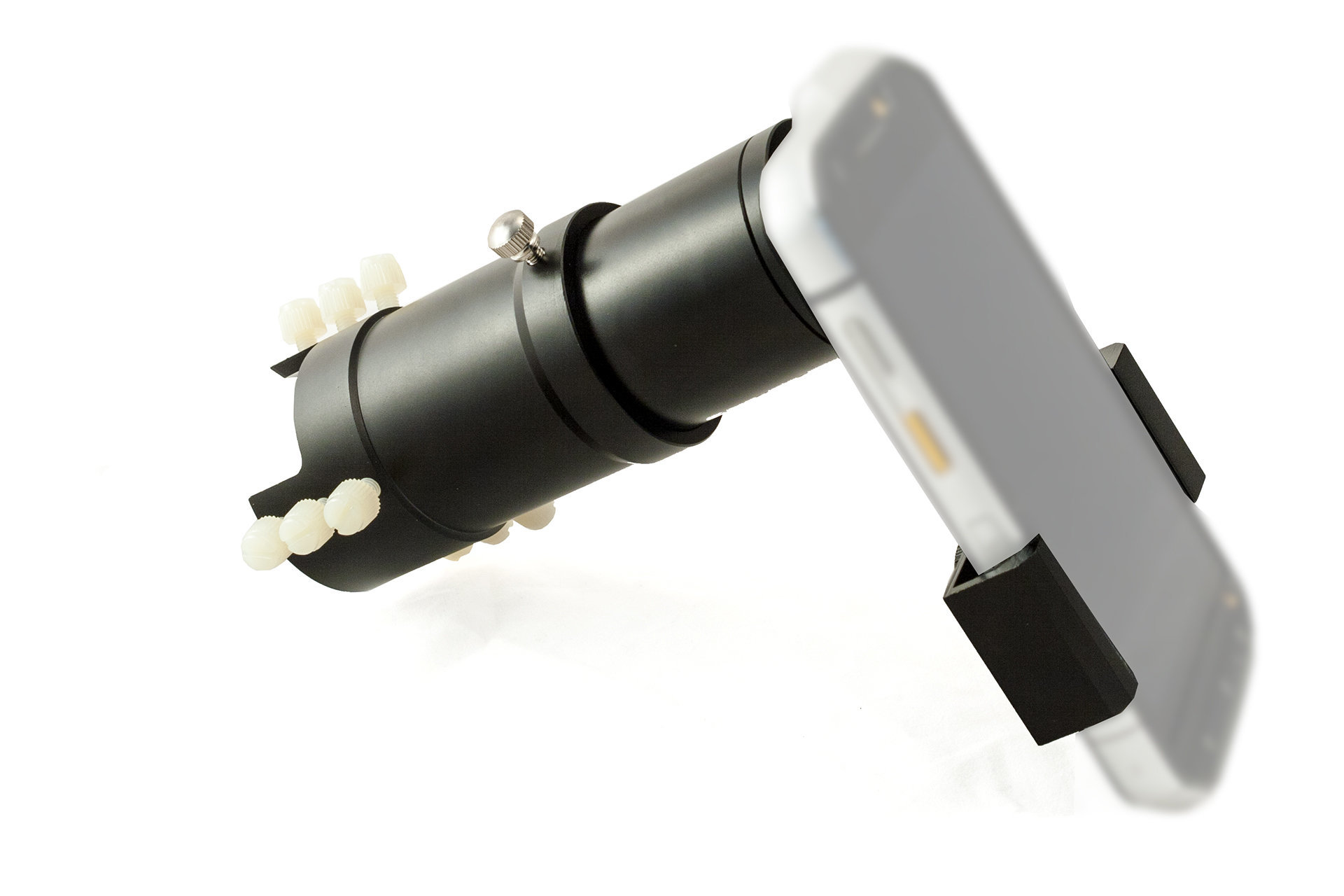

Фиксирующий зажим рассчитан на смартфоны шириной 58-100 мм: iphone 5/5s, 6/6s, Samsung Note II или Самсунг Galaxy S III. Внутренняя поверхность зажима покрыта мягким материалом, защищающим корпус айфона от царапин. В зажиме смартфон устанавливается в вертикальном или горизонтальном положении (с поворотом влево или вправо). Центр камеры и центр отверстия внутренней втулки должны располагаться на одной оси.

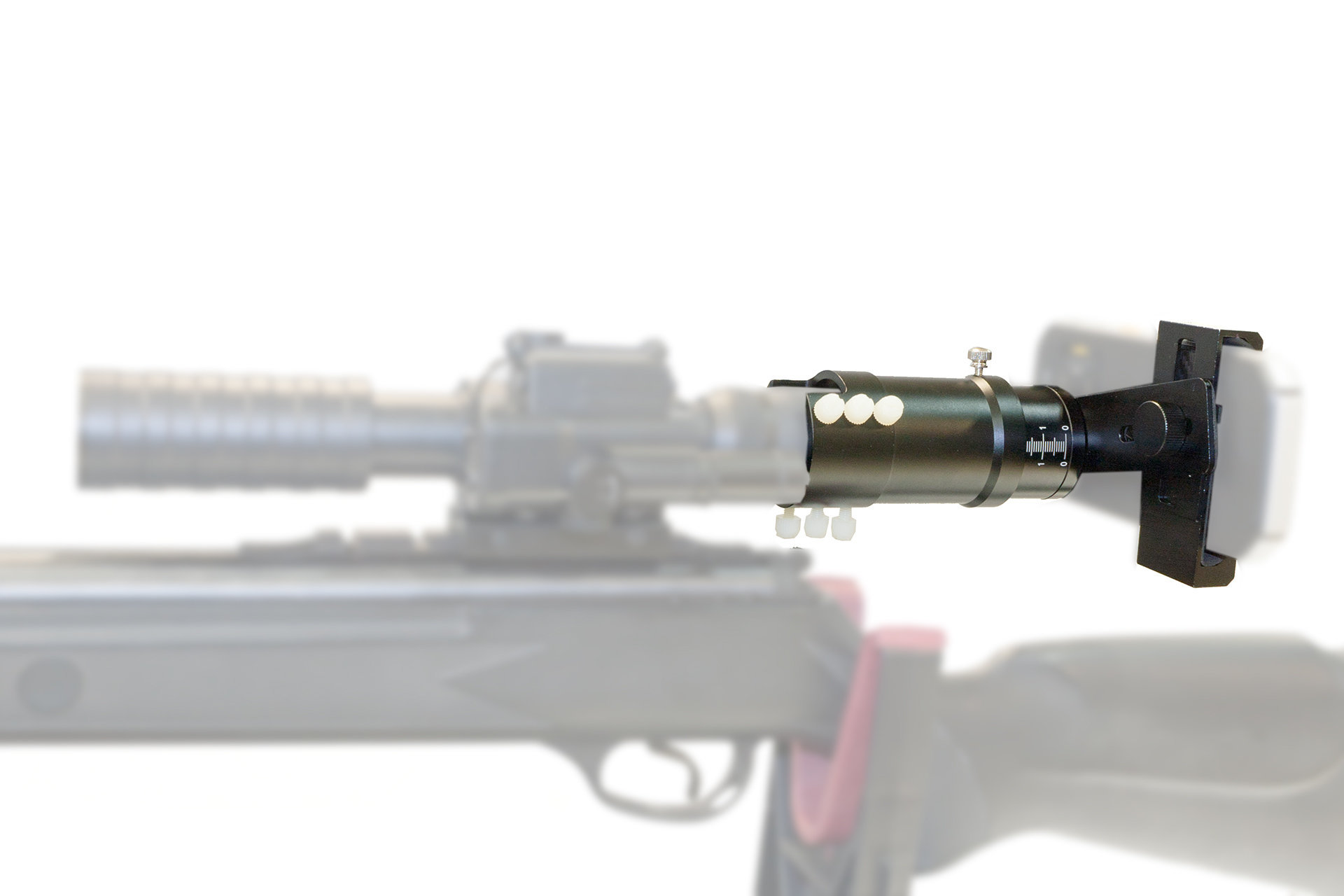

Посадочная втулка адаптера одевается на окуляр и фиксируется пластиковыми винтами. Внутренняя трубка с зажимом выдвигается на безопасное для глаза расстояние, с учётом выноса выходного зрачка прицела. Для точных расчётов сбоку есть гравировка – шкала с разметкой от 0 до 40 мм. Выбранное положение внутренней втулки фиксируется металлическим винтом.

Обратите внимание, что глубина посадочной втулки с отверстиями под крепёжные винты составляет 35 мм. Если на окуляре вашего прицела есть барабанчик подсветки или отстройки от параллакса, обязательно замерьте расстояние от регулировочного механизма до края окулярного узла.

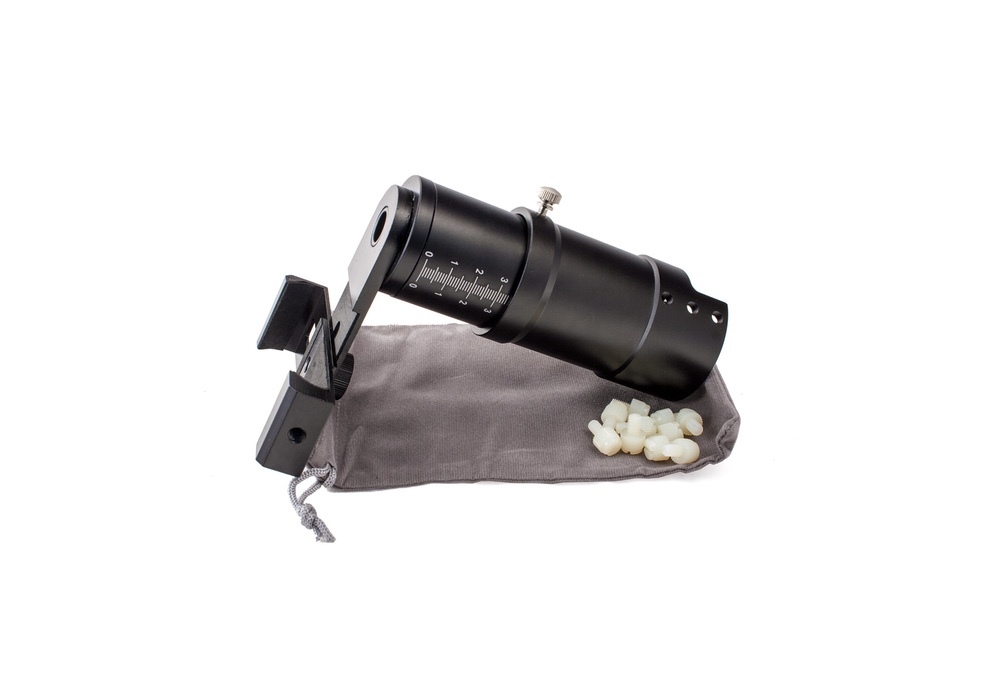

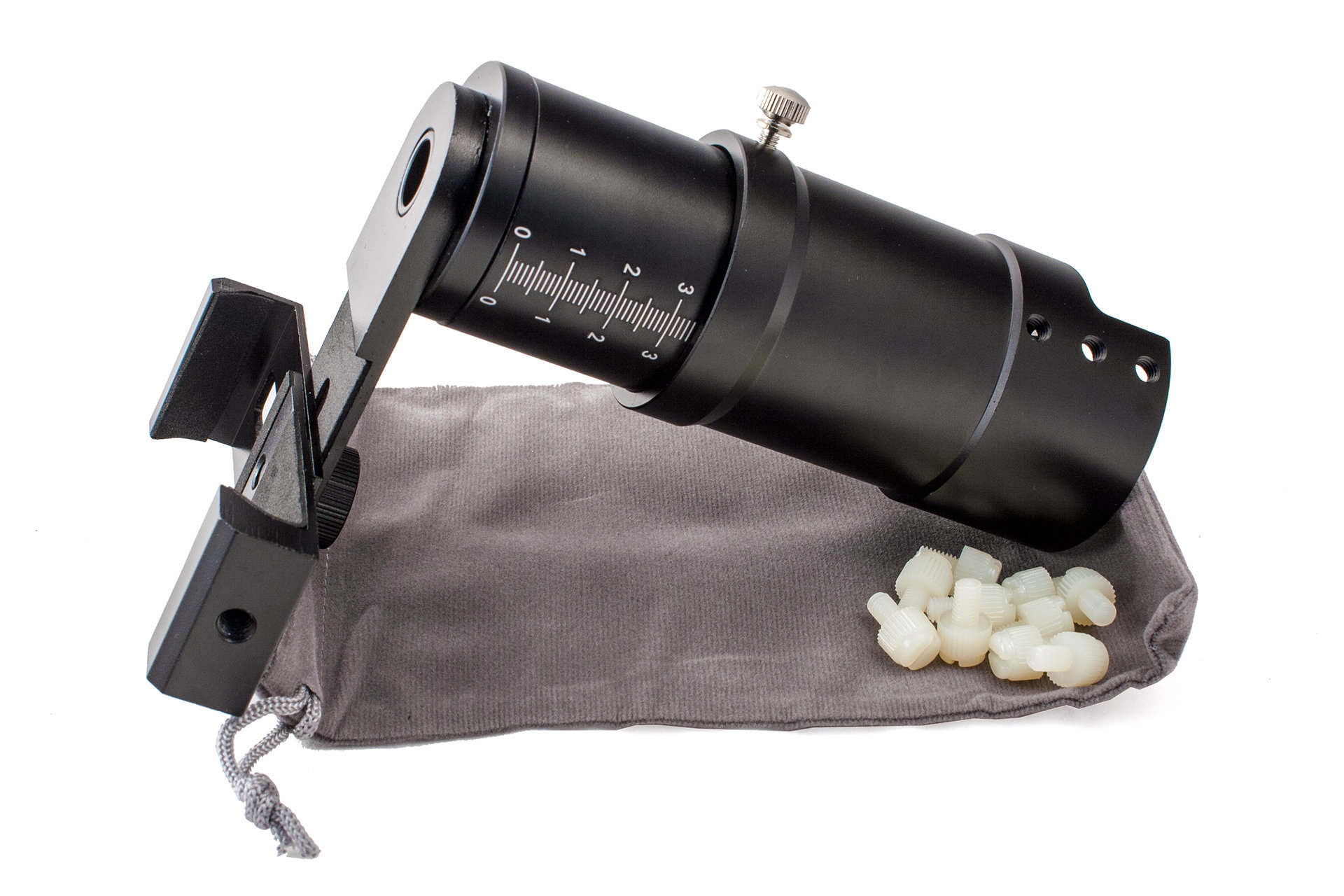

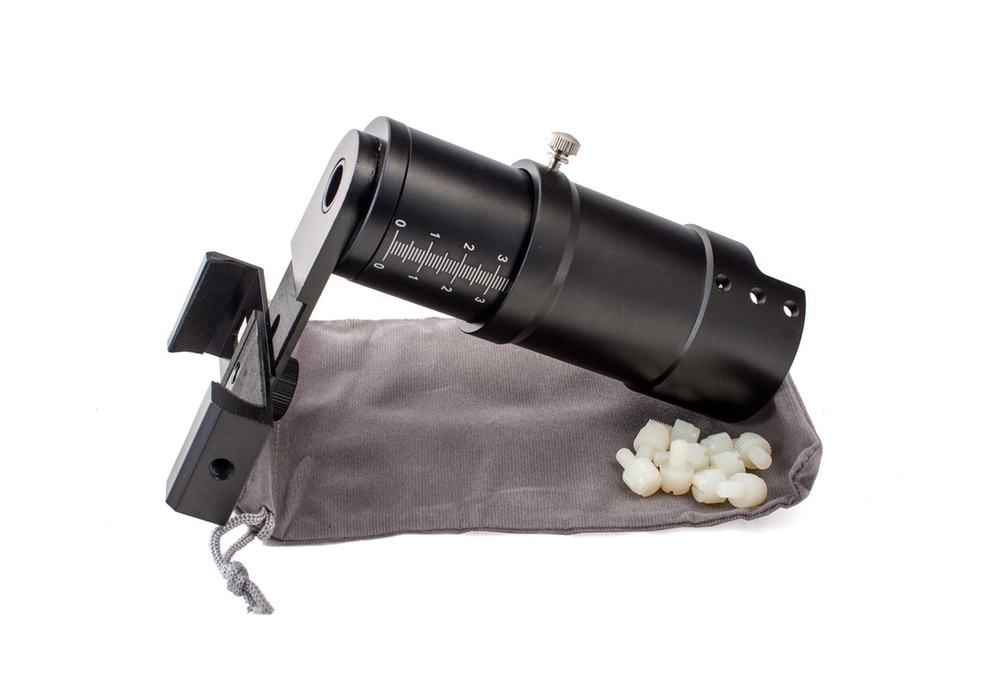

Комплект

• Внешняя и внутренняя трубки
• Винты крепёжные пластиковые M5x8 для посадочной втулки
• Винт металлический фиксирующий
• Зажим для смартфона
