ОПТИЧЕСКИЙ ПРИЦЕЛ ПИЛАД ВОМЗ 12Х50 LFS

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (СКАЧАТЬ)

Назначение прицела Пилад 12x50 LFS

Pilad LFS 12x50 – мощный прицел с 12 кратным увеличением и механизмом отстройки от параллакса. Предназначен для точной наводки на цель при стрельбе на средних и дальних дистанциях, хороший вариант для точечной стрельбы по неподвижным или малоподвижным объектам. Прицел устанавливается на охотничье/спортивное огнестрельное оружие и пневматику типа PCP/CO².

Модель не предназначена для установки на пружинно-поршневые винтовки.

Базовые параметры

• 12-кратное увеличение, поле зрения — 2° (7 м/100 м)
• Диаметр линз объектива – 50 мм
• Пыле и влагозащищённая конструкция, корпус — моно-труба из авиационного алюминия диаметром 1 дюйм (25,4 мм)
• Настройка диоптрий от +5 до -5 дптр
• Линзы с многослойным просветлением
• Прицел выдерживает ударные нагрузки при стрельбе патронами мелкого и среднего калибра типа .30-06, .308 Winchester или 7,62
• Сетка «пеньки с точкой» (разновидность Plex), величина зоны, перекрываемой точкой – 15 мм/100 м
• Красная подсветка центральной точки с многоступенчатой регулировкой яркости (9 степеней), питание – 1 элемент CR2032
• Механизм боковой отстройки от параллакса для перефокусировки объектива по дальности, минимальная дистанция без параллакса – 10 метров
• Стандартные барабанчики выверки закрытого типа, шаг – 7 мм/100 м, выставление пристрелочных маркеров на «новый ноль»

Настройка и особенности конструкции

Корпус – монолитная труба диаметром 1 дюйм (25,4 мм), изготовленная из лёгкого и износостойкого авиационного алюминия. Прибор испытан на ударные нагрузки с ускорением 800g и выдержит серьёзный перепад температур от -40 до +50. Внутренние механизмы и оптические элементы защищены от пыли и водных брызг, однако запаса герметичности не хватит на погружение прицела в воду или длительную работу в суровых погодных условиях

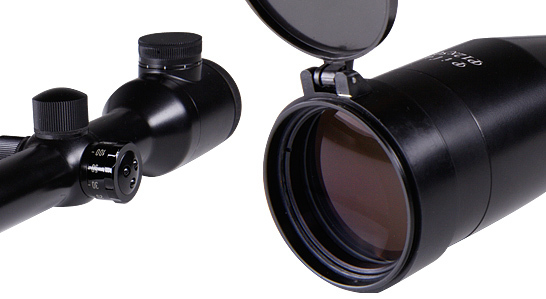

Прицел оснащён боковым механизмом отстройки от параллакса (F), позволяющий настраивать объектив с нужную дальность стрельбы. Рукоятка фокусировки проградуирована в метрах (м).

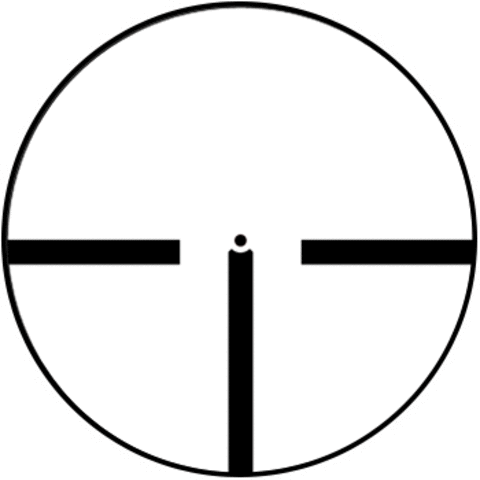

Прицельная сетка «пенёк с точкой» расположена после оборачивающей системы. Расстояние между боковыми штрихами — 2,3 т.д. (1 т.д. = 10 см/100 м) или 23 см/100 м. При известной длине (ширине) объекта можно определить дистанцию до него: если цель полностью укладывается в промежуток между боковых пеньков, то расстояние до неё – 100 м. Для стрельбы в условиях пониженной освещённости центральная точка подсвечивается красным, яркость свечения регулируется (9 вариантов). Барабанчик подсветки находится на окуляре. При сильном морозе стабильная работа подсветки не гарантируется.

Пристрелочные винты стандартные, закрыты пластиковыми крышечками. Шкалы барабанчиков размечены с шагом 1/15 т.д. (смещение в 7 мм на каждые 100 м). После пристрелки, не меняя положения перекрестья или сделанных поправок, начальный маркер шкалы выставляется на «0» отметку. Для этого ослабляют 3 крепёжных винта, поворачивают кольцо со шкалой до совмещения нулевого деления с неподвижным индексом, затем затягивают винты и одевают защитные крышечки.

В комплекте:

• Крышка объектива
• Откидывающаяся вверх крышка окуляра, съёмная оправа
• Инструкция
• 1xCR2032

Технические параметры прицела Pilad LFS 12x50
