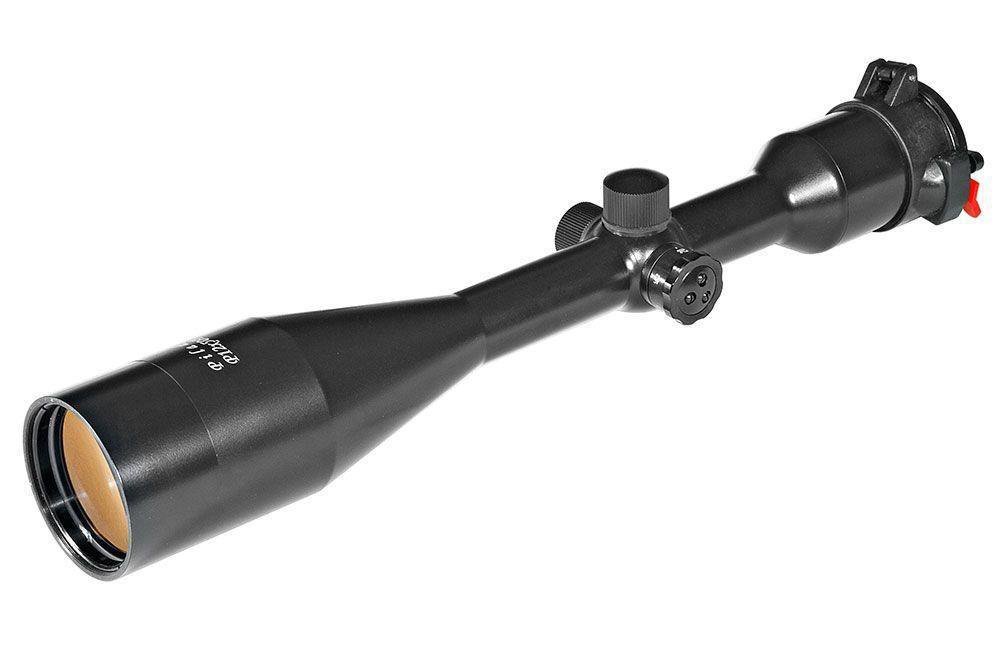

ОПТИЧЕСКИЙ ПРИЦЕЛ ПИЛАД ВОМЗ 12Х50 FSNR

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (СКАЧАТЬ)

ОПИСАНИЕ СЕТКИ SNR (СКАЧАТЬ)

Основное назначение оптического прицела Пилад 12х50 FSNR

Прицел Пилад 12х50 FSNR с сеткой SNR может быть установлен на нарезное и пневматическое огнестрельное оружие и используется охотниками и спортсменами при стрельбе на дальних дистанциях.

Область применения: варминтинг (стрельба по малоразмерным целям), бенчрестинг (стрельба на дистанциях свыше 300 м), Field Target (стрельба на открытом воздухе из пневматического оружия по падающим мишеням), Hunting Field Target (HFT).

Основные характеристики оптического прицела Пилад 12х50 FSNR

• Ударопрочный и влагозащищённый корпус, ударная стойкость на оружии 800 g продолжительностью 0,5 мс…1 мс
• Крепление на оружие с помощью кронштейна (посадочный диаметр 1 дюйм)
• Прицельная сетка SNR (Sporting Numbered Reticle) с ценой деления шкал 1 мил и 0,5 мил
• Маховики ввода угловых и боковых поправок с ценой деления 1/15 т.д. (величина смещения 7 мм на каждые 100 м дистанции)
• Диаметр линзы объектива 50 мм, кратность 12х, угловое поле зрения 2°, удаление выходного зрачка 75 мм
• Диоптрийная регулировка на окуляре (+ / 5 дптр)
• Боковая отстройка от параллакса, дистанция без параллакса 10 м

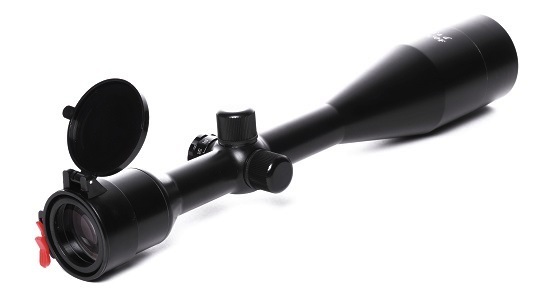

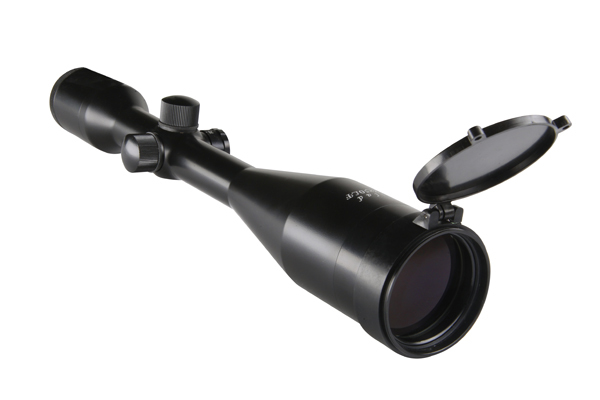

• Поставляется в комплекте с откидными защитными крышками объектива и окуляра

Конструктивные особенности оптического прицела Пилад 12х50 FSNR

Прицел Пилад 12х50 FSNR обеспечивает чёткое изображение цели при стрельбе на дальних дистанциях. Прибор настраивается в соответствии с особенностями зрения и индивидуальными предпочтениями стрелка при стрельбе.

Диоптрийная настройка на окуляре выполняется в диапазоне от -5 дптр до +5 дптр. Для точной фокусировки и совмещения в одной фокальной плоскости изображения цели и сетки прицела используется механизм ручной отстройки от параллакса. Боковое расположение барабанчика фокусировки позволяет проводить регулировку без нарушения изготовки.

Корпус прицела защищён от пыли и влаги, согласно ТУ испытан на ударные нагрузки до 800 g в течение 0,5 – 1 мс, сохраняет работоспособность в широком температурном диапазоне от -40°С до +50°С. Монтируется на оружие при помощи специального кронштейна (не входит в комплект поставки).

Барабанчики ввода поправок используются для совмещения центра прицельной сетки с точкой попадания пули после выстрела. Перемещение сетки по горизонтали позволяет учитывать силу бокового ветра и вести стрельбу с опережением, а перемещение по вертикали - учитывать дистанцию до объекта. Барабанчики проградуированы, цена деления равна 1/15 т. д., что соответствует величине смещения 7 мм на каждые 100 м дистанции.

Сетка SNR (автор разработки - Громов К. Ю.) располагается перед оборачивающей линзовой системой и обеспечивает своевременный ввод поправок (без механической регулировки) и учёт баллистики боеприпаса.

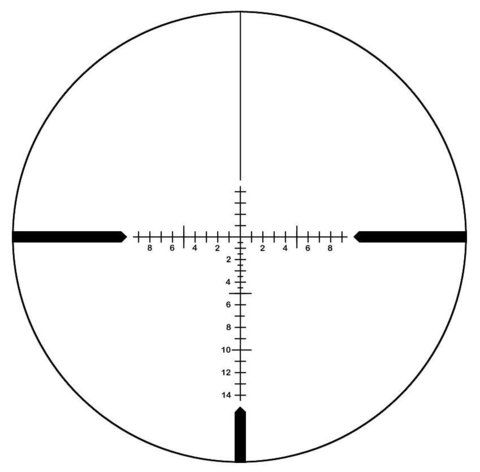

Прицельная сетка состоит из тонкого перекрестья с измерительной шкалой и толстых боковых выравнивающих с заострённым пеньком. Градуирование прицельного креста позволяет провести более точную наводку на цель с учётом ввода угловых и боковых поправок. Цена деления шкалы – 1 мил или 10 см на 100 м (для основной разметки) и 0,5 мил (для вспомогательной разметки). Вспомогательная разметка расположена в нижней части перекрестья и используется для определения ширины / высоты объекта и дистанции до цели, основная (на боковых направляющих) – для определения длины объекта и дистанции до цели, а также для ввода поправок на сильный боковой ветер и при стрельбе с опережением.

Штрихи имеют сквозную нумерацию с интервалом 2 мил (2, 4, 6, …). Каждый 5-й мил выделяется более длинным штрихом.

Зная размеры объекта и подсчитав количество делений, которые цель занимает на сетке, можно вычислить приблизительное расстояние до цели.

Дистанция (м) = ширина либо высота объекта (м) * 1000

Число делений на сетке (мил)

Условия эксплуатации и комплект поставки оптического прицела Пилад 12х50 FSNR

Рабочий температурный диапазон -40°С…+50°С.

Комплект поставки: прицел, откидывающиеся крышки объектива и окуляра, инструкция, упаковка.

Технические характеристики оптического прицела Пилад 12х50 FSNR

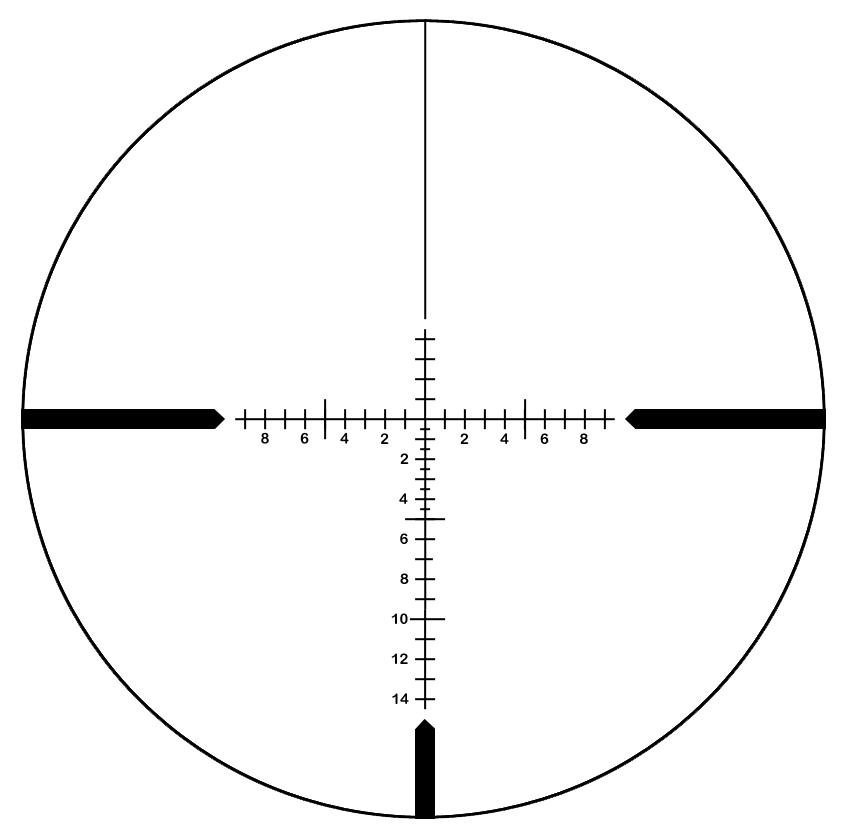

Прицельная сетка SNR (Sporting Numbered Reticle)
